    Description
    llenado de súper sacos flowmatic 06 manipulación de polvos

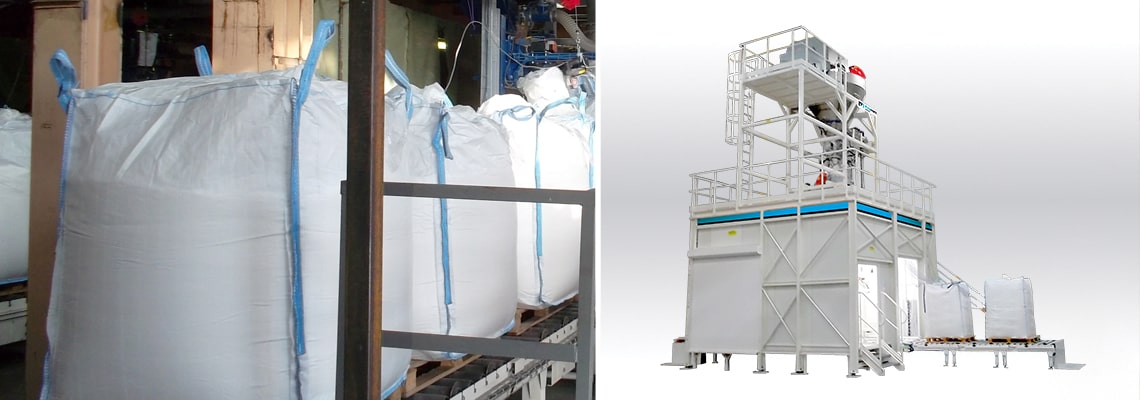

    Llenado de súper sacos FlowMatic® 06 - Peso neto para cadena rápida 100% automatizada

    La solución complete para el llenado automático en peso neto de súper sacos. Esta estación es ideal para la utilización continua en cadena rápida (30 a 60 súper sacos por hora) y para limitar al máximo la intervención de los operadores.

    La estación de llenado automático de súper sacos FlowMatic® 06 está equipada con todas las opciones necesarias para el llenado en cadena rápida. Una tolva de predosificacion, un sello inflable de confinamiento, un cabezal giratorio de enganche, plataforma ajustable en altura con un cilindro de tensión,  un ventilador de moldeado, peso comercial, base vibrante, desapilador de palets y un transportador de manipulación.

    • Automatización
      5
    • Cadena
      5
    • Espacio
      4



    1- Desapilador de palets

    2- Transportadores motorizados

    3- Enganchado automático

    4- Sello inflable

    5- Cabezal giratorio

    6- Cilindro de tensión

    7- Base vibratoria

    8- Sensores de peso

    9- Tolva de predosificación

    10- Plataforma

    Cadena de 1 a 30 super sacos por hora

    El modelo FlowMatic® 06  es la solución ideal para el llenado de forma automática en peso neto para súper sacos, big bag, FIBC, super sack, jumbo bag, bulk bag (dosificado, llenado, transporte). Este modelo está destinado a su utilizacion continua en cadena rápida.


    flowmatic06-modelo

    Modo de operación:

    1. El depilador de palets posiciona un palet vacío en el transportador de rodillos para alimentar de manera automática la estación de llenado de súper sacos.
    2. Las asas del súper saco son enganchadas ergonómicamente por el operador gracias al cabezal giratorio.
    3. La boquilla del súper saco se conecta al cabezal de llenado a medida que se infla el sello.
    4. El súper saco es tensionado  por el cilindro neumático para optimizar el volumen del súper saco.
    5. El ventilador sopla para evitar los pliegues en el súper saco.
    6. La red de inflado cambia por la de eliminación de polvo para evitar las emisiones de polvo.
    7. La dosis de producto, programada en un lapso de tiempo específico, llena el súper saco, mientras una nueva dosis es preparada.
    8. La base vibrante densifica el producto.
    9. Una vez que la operación de llenado ha sido terminada, el súper saco se desengancha automáticamente.
    10. La evacuación del súper saco se hace automáticamente con un transportador de rodillos motorizado.
    Llenado super sacos mode operación
    Partager la page

    Puntos fuertes del equipo

    - Transportador para cadena rapida
    - Desapilador de palets con una capacidad de 15 palets multiforma
    - Tolva de dosificación en peso neto para el confinamiento y automatización
    - La posibilidad de evacuar los súper sacos con montacargas

    Nuestro equipo en video

    Remplisseuse big bags automatique

    Application client : Conditionnement automatique de big bags et dosage de sucre.

    Mise en big bag semi-automatique de farine de poisson

    Línea semiautomática de envasado en big bag para harina de pescado.



    Remplissage big bags FlowMatic 06

    Remplissage big bag Flowmatic 06 avec pesée nette pour haute cadence et 100% automatisé

    La solución complete para el llenado automático en peso neto de súper sacos. Esta estación es ideal para la utilización continua en cadena rápida (30 a 60 súper sacos por hora) y para limitar al máximo la intervención de los operadores.

    La estación de llenado automático de súper sacos FlowMatic® 06 está equipada con todas las opciones necesarias para el llenado en cadena rápida. Una tolva de predosificacion, un sello inflable de confinamiento, un cabezal giratorio de enganche, plataforma ajustable en altura con un cilindro de tensión, un ventilador de moldeado, peso comercial, base vibrante, desapilador de palets y un transportador de manipulación.

    Gamme de station remplisseuse big bag - FlowMatic

    Nuestro equipo en fotos

    Convoyeur big bag

    Línea automatizada de llenado de súper sacos

    Equipada con una cinta transportadora para asegurar la cadena rápida de llenado.

    Convoyeur big bag et octabin

    Llenado big bag

    Transportador de rodillos en la estación de llenado de súper sacos.

    Poste de remplissage big bag

    Llenado de súper sacos

    Conditionnement de minéraux en big bags sur ligne de production industrielle.

    Manipulación de minerales en súper sacos en una línea de producción industrial.

    Flowmatic 07

    Llenado de súper sacos FlowMatic® 06

    La solución complete para el llenado automático en peso neto de súper sacos. Esta estación es ideal para la utilización continua en cadena rápida (30 a 60 súper sacos por hora) y para limitar al máximo la intervención de los operadores. La estación de llenado automático de súper sacos FlowMatic® 06 está equipada con todas las opciones necesarias para el llenado en cadena rápida. Una tolva de predosificacion, un sello inflable de confinamiento, un cabezal giratorio de enganche, plataforma ajustable en altura con un cilindro de tensión, un ventilador de moldeado, peso comercial, base vibrante, desapilador de palets y un transportador de manipulación.

    remplissage-bigbag-flowmatic06-chaine-production-poudres

    Línea de producción

    La tolva de dosificación alimenta la estación de llenado de súper sacos. Está equipada con sensores de peso.

    Tête de connexion big bag étanche

    Carga de súper sacos

    El sistema de desenganche de súper sacos es automático.

    Tête de remplissage du big bag

    Cabezal de llenado

    La cinta transportadora permite la evacuación motorizada del súper sacos una vez que ya están llenos.

    Flowmatic 04

    Carga FIBC

    Llenado de súper sacos en la línea de producción industrial para el tratado de productos a granel.


    Station de remplissage big bag avec un système d'évacuation des big bags intégré

    Evacuación de súper sacos

    El transportador de evacuación con rodillos motorizados permite llenar súper sacos a altas velocidades.

    Remplissage big bag flowmatic 06

    Manipulación FIBC

    Peso neto y transacción comercial con ventajas en la estación FlowMatic®06.

    Tube de connexion pour remplissage big bag

    Carga de súper sacos

    Alta calidad y ergonomía en la estación FlowMatic®06.

    Anse d'accroche big bag

    Desenganchado automático de súper sacos

    Una vez que el súper saco está lleno, se desengancha automáticamente de la estación.

    Dépileur de palettes

    Desapilador de palets

    Capacidad de 15 palets de diversas formas.

    Joint gonflant intégré sur une station de remplissage big bag pour assurer le confinement du produit

    Sello inflable

    La máquina de llenado de súper sacos cuenta con un sello inflable para evitar las emisiones de polvo y mantener una atmósfera de trabajo limpia.

    Convoyeur

    Cinta transportadora

    Llenado de súper sacos con minerales.

    Big bag

    Productos a granel

    Estación de llenado de súper sacos.

    transportador de súper sacos

    Transportador de rodillos en la estación de llenado de súper sacos

    Los súper sacos con azúcar se desplazan con ayuda de un transportador de rodillos.

    Ouverture/fermeture du big bag

    Cerradura de súper sacos

    Una selladora de bolsa interna permite cerrar de forma hermética los súper sacos.

    Dépalettiseur sur ligne de remplissage big bag

    Despaletizador

    Los palets apiladas se almacenan en la tienda alimentan la estación de llenado de súper sacos a través de un transportador motorizado.

    Trémie sucre pour alimentation station de remplissage

    Tolva de azúcar

    Tolva de dosificación para una empresa de galletas.

    Remplissage big bags automatique haute cadence

    Llenado big bag

    Esta instalación hace posible extraer el producto terminado del silo existente a través de un tornillo de transferencia (sin palas intermedias para minimizar los riesgos de Atex).

    Phase de remplissage du big bag

    Fases de llenado de súper sacos

    Solución de almacenamiento de productos a granel en súper sacos Palamatic Process : Pal'Pack®.

    Remplissage big bag automatique

    Línea de llenado de súper sacos

    El súper saco se evacua automáticamente al área de almacenamiento mediante un transportador de rodillos.

    Big bag sur convoyeur à rouleaux

    Súper sacos sobre un transportador de rodillos

    Implantación de un transportador de rodillos para lograr una cadena rápida.

    Las características técnicas

    Cadena 30 a 60 big bags/h
    Capacidad 2 tonelada/big bag
    Material de fabricación Acero barnizado, Inox 304L
    Potencia instalada 8.7  kW
    Consumo de aire comprimido 10.2 Nm³/h
    Eliminación de polvo 600 m³/h



    Acabado: RAL 9006, microaeleado, electropulido
    Presión de servicio: 6 bar
    Entrada 4-20 mA: 1
    Entrada TOR: 15
    Salida TOR: 13
    Presión de cadena de peso: ± 500 gramos
    Dimensiones máximas de súper sacos: 1 200 (A) x 1 200 (L) x 2 400 (H) mm

    Equipo integrado en el modelo FlowMatic®06:

    • Tolva de dosificación
    • Transportador de rodillos automatizado
    • Ventilador
    • Desenganchado automático de súper sacos
    • Cilindro de tensión
    • Base vibrante de dosificación

    Opciones disponibles

    • Dépose napperon - Palamatic Process
      Dépose napperon - Palamatic Process

      Deposito de tapete

      El puesto de deposito de tapetes es implantado entre el sustractor de palets y la maquina de llenado de súper sacos. Este permite el posicionamiento de un tapete (cartón, PE) sobre el palet vacío, antes del llenado. Este puesto es completamente indispensable para el llenado optimo de súper sacos, y para responder a los estándares de calidad de numerosas industrias.



    • Housse de confinement big bag - Palamatic Process
      Housse de confinement big bag - Palamatic Process

      Funda

      En la salida del puesto de embolsado de súper sacos, una máquina de cubierta automática asegura el confinamiento finla de los súper sacos en un palet.

      La alimetación de los súper sacos se realiza con un transportador motorizado.

    • Pince de mise en terre en option sur les stations de remplissage big bag
      Pince de mise en terre en option sur les stations de remplissage big bag

      Pinzas de tierra

      Las pinzas de tierra equipan toda la estación. Un punto de conexión rápido permite que los súper sacos se conecten al suelo, logrando así una unión equipotencial del conjunto.

    • Soudeuse de sache interne - Palamatic Process
      Soudeuse de sache interne - Palamatic Process

      Selladora

      Una vez que el súper saco esta lleno, debe ser llevado al puesto de sellado para cerrarlo de la parte superior. Un sistema de termo-sellado permite un cerrado hermético del súper saco, utilizando los conductos para calentar el revestimiento interior (aluminio). La tecnología de sellado es adaptable a las características del súper saco.

    • Llenado de súper sacos con azúcar refinada y azúcar cristal

      Polvos procesados: azúcar blanca refinada, azúcar de sémola extrafina, azúcar cristal - Llenado de súper sacos con azúcar blanca y azúcar cristal - Esta instalación de súper sacos está diseñada para...
    • Embolsado de azúcar en polvo

      Polvo procesado: azúcar en polvo - Ensacado de azúcar en polvo - Nuestro cliente quería aumentar su capacidad de entrega a sus clientes en todo el mundo, Palamatic Process respondió a su necesidad...
    • Carga de big bags de carbonato de sodio a gran velocidad

      Polvo tratado: ceniza de sosa natural - Línea automática de llenado de big bags con tolvas de almacenamiento. Sistema de control remoto que garantiza la trazabilidad y la seguridad del proceso.
