La FlowMatic® 04 Flex-Ergo es una estación flexible, fabricada para brindar la máxima ergonomía a los operadores que empaquetan big bag gracias a su mesa elevadora hidráulica o su cilindro estructural. Gracias a la integración del sistema hidráulico (mesa elevadora de rodillos o cilindro estructural), la altura de acceso a las asas y a la funda del big bag permanece siempre a la altura adecuada para el operador.
La plataforma de acceso único incorpora un único nivel para evitar cualquier riesgo de caídas de los operarios del envasado. La ergonomía se lleva al máximo con un presupuesto global limitado.
Gracias a la estación de envasado de big bag FlowMatic® 04 Flex-Ergo, podrá acondicionar sus polvos en big bag de 500 kg o 1.000 kg con productos de alta o baja densidad manteniendo siempre la misma altura de acceso a los big bag.
La gama de máquinas envasadoras de big bag Palamatic Process le permite elegir la instalación adaptada a todas sus limitaciones.
Objetivo:
Ya no hay operadores que suben y bajan, sino que suben y bajan bolsas grandes. ¡La solución hidráulica garantiza una estación ergonómica, segura y eficiente!
-
Ergonomía5
Puntos fuertes del equipo
- Alimentación automática de palets
- Instalación de big-bags a altura constante
- Pesaje y dosificación automática de súper sacos
- Densificación mediante peine vibratorio (opción)
- Cierre de puños de big bag a altura ergonómica
- Evacuación automática de big-bags empaquetados sobre palés y trenes transportadores
- Plataforma de un solo nivel con zona dedicada a palets vacíos y acceso único a big bag durante la fase de llenado.
Media
Nuestro equipo en fotos

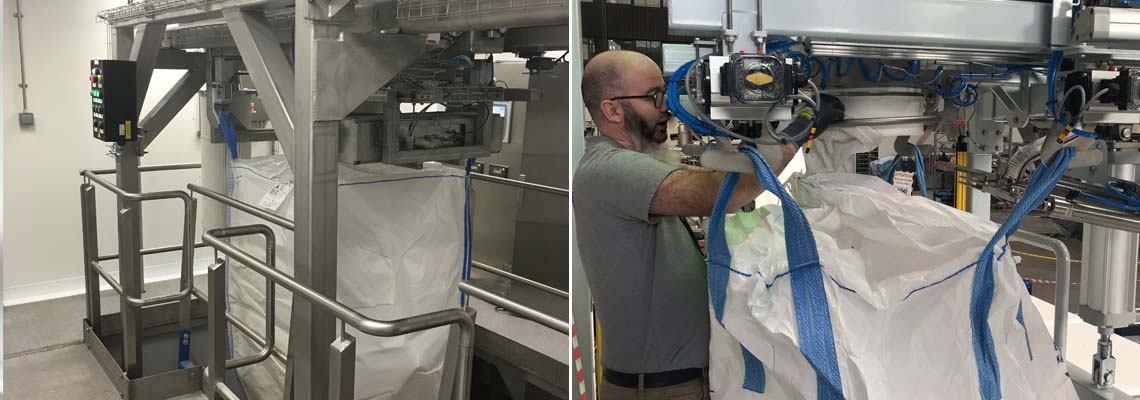

FlowMatic®04 Flex-Ergo
Estación de envasado de big bags - ergonomía del operario.

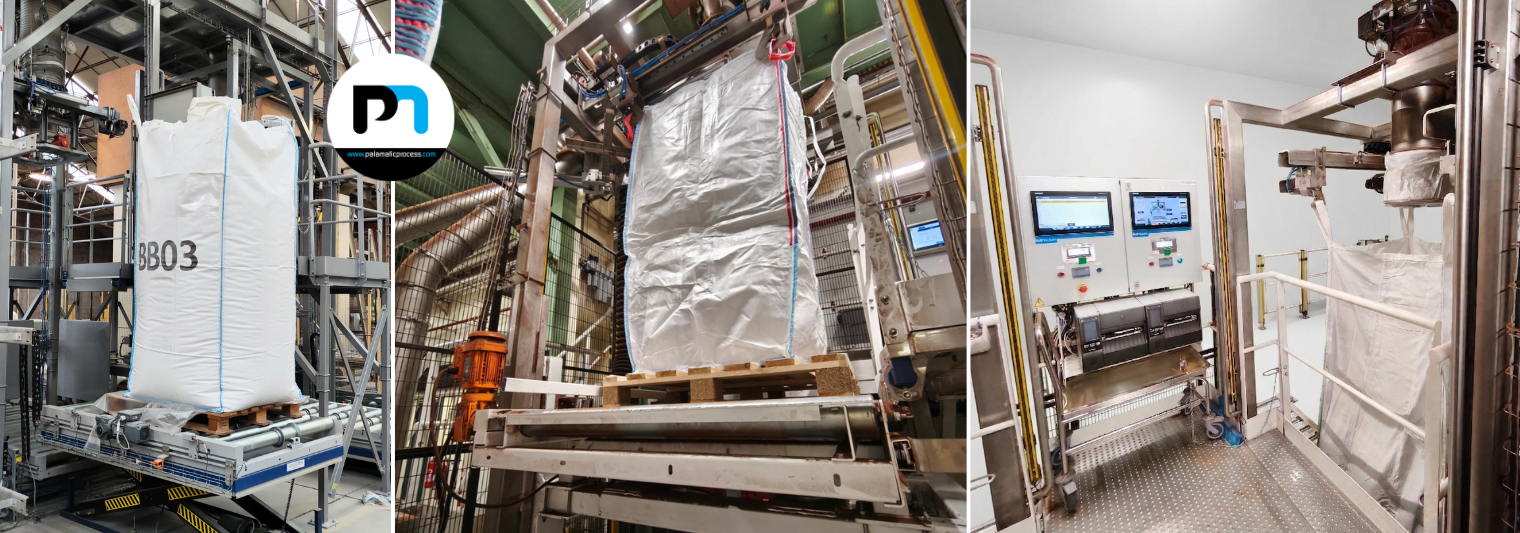

Estación de envasado flexible en big bag
Se adapta a la altura del operador.
Llenadora flexible de big bags
Estación de llenado de big bags ajustable en altura para mejorar la ergonomía.
Big bag packer Flex-Ergo
La estación de embalaje de big bags FlowMatic@04 Flex-Ergo es regulable en altura.
Features
Las características técnicas
| Cadencia | Hasta 30 big bags/h. |
|---|---|
| Capacidad | 500 kg a 2 toneladas/big bag |
| Materiales de fabricación | Acero pintado, acero inoxidable 304L |
| Potencia instalada | 10.5 kW |
| Consumo de aire comprimido | 6.8 Nm³/h |
| Flujo de recolección de polvo | 300 m³/h |
Equipos integrados en el modelo FlowMatic® 04 Flex-Ergo:
- Estructura de soporte: estructura de soporte fija para big bag
- Mesa elevadora: equipada con rodillos para adaptarse a todas las alturas de big bag
- Liberación automática de big bag: cuatro ganchos articulados se encuentran en la plataforma de recepción de big bag. La mesa elevadora se eleva para provocar la apertura de los ganchos de soporte para liberar el big bag sobre su palet.
- Junta de inflado: la junta de inflado garantiza una conexión estanca entre el cabezal de llenado y el big bag durante el llenado.
- Cabezal de llenado: el cabezal de llenado está diseñado como una doble envolvente para el equilibrio del volumen. El aire cargado se evacua a través de la línea de desgasificación que se puede conectar a la red de recogida de polvo.
- Ventilador de preinflado: instalado en la estación, el ventilador asegura la conformación del big bag equipado con una bolsa interna para facilitar su llenado. El ventilador se recomienda encarecidamente para envasar polvos de baja densidad.
- Mesa vibratoria: la mesa de densificación permite desairear los productos difíciles y garantiza un llenado óptimo de los big-bags. La mesa vibratoria está equipada con dos motores vibratorios de intensidad regulable. Esta mesa vibratoria está formada por un peine extraíble implantado directamente en la mesa vibratoria.
- Desapilador de palets: el desapilador asegura, mediante un transportador de rodillos motorizado, el suministro de los palets de manipulación a la estación de embalaje. El tamaño del palet soportado por el desapilador es flexible.
- Transportador de rodillos: una serie de transportadores de rodillos motorizados garantizan el traslado de los palets vacíos hasta la estación de envasado de big bag. Están equipados con sensores de posicionamiento para garantizar el almacenamiento intermedio de big bag. La mesa elevadora incorpora un transportador independiente.
Están disponibles configuraciones con plato giratorio y carro de rodillos para adaptarse a las configuraciones de zonas y flujos de almacenamiento.
Options
Opciones disponibles
-
Deposito de tapete
El puesto de deposito de tapetes es implantado entre el sustractor de palets y la maquina de llenado de súper sacos. Este permite el posicionamiento de un tapete (cartón, PE) sobre el palet vacío, antes del llenado. Este puesto es completamente indispensable para el llenado optimo de súper sacos, y para responder a los estándares de calidad de numerosas industrias.
-
Funda
En la salida del puesto de embolsado de súper sacos, una máquina de cubierta automática asegura el confinamiento finla de los súper sacos en un palet.
La alimetación de los súper sacos se realiza con un transportador motorizado.
-
Cabeza giratoria
Sistema que permite la colocación ergonómica del súper saco vacío. Diseñado con un rodamiento de alta resistencia, una rotación simple (+ 180 ° / -180 °) del sistema de fijación permite al operador colocar las 4 asas del súper saco, desde su estación de trabajo.
La liberación automática de las asas, una vez que se llena el súper saco, completa el sistema y lo convierte en un equipo particularmente adecuado para altas tasas de embalaje.
El conjunto incorpora el ventilador de preinflado, lo que permite su uso en entornos difíciles también sujetos a altas restricciones higiénicas.
-
Pinzas de tierra
Las pinzas de tierra equipan toda la estación. Un punto de conexión rápido permite que los súper sacos se conecten al suelo, logrando así una unión equipotencial del conjunto.
