La estación de envasado PALBOX02 garantiza el llenado de cajas de cartón mediante una dosificación precisa por medio de un transportador vibratorio.
Especialmente indicado para productos frágiles, en láminas o granulados, el sistema de dosificación vibratoria respeta perfectamente los productos delicados y friables.
La precisión del pesaje se garantiza mediante la variación de las amplitudes de vibración y una válvula de cierre rápido. La precisión de la dosificación es inferior a 5 gramos.
-
Cadena4
-
Productos frágiles5
-
Automatización5
PalBox®02-C-Bruto
PalBox®02-P-Bruto
PalBox®02-C-Neto
PalBox®02-P-Neto
Las diferentes configuraciones posibles del modelo PalBox®02:
| Ref. | Posible equipo | Funciones | Beneficios | |
|---|---|---|---|---|
| Opción 1 | P | Bandeja de soporte | Sujetar el saco durante el llenado | Higiene, ajuste de altura para adaptarse al tamaño de las cajas |
| C | Cinta de evacuación | Sujeción y retirada del cartón durante el envasado | Ergonomía, mayor velocidad | |
| Opción 2 | Neto | Pesaje neto | Garantizar la dosificación del producto a envasar | Ritmo acelerado (dosificación en tiempo enmascarado) / puede requerir doble control de pesaje |
| Bruto | Pesaje bruto | Pesaje de todo el contenedor y su contenido | Pesaje comercial, trazabilidad |
Nuestra envasadora PalBox®02 puede configurarse modulando los posibles equipos básicos: opción 1 + opción 2.
Ejemplo de posible referencia: PalBox®02-P-Neto.
Diseño higiénico
Todo el relleno de la caja es de acero inoxidable y minimiza las zonas de retención. La tecnología del alimentador vibratorio también ofrece una solución óptima para las fases de limpieza. La rampa vibratoria es extremadamente fácil y rápida de limpiar.
Aplicaciones
La integración de la embutidora PalBox®02 se adapta perfectamente a las aplicaciones alimentarias (especias, té, cápsulas, dulces, confitería, etc.) o a las aplicaciones químicas para polvos sensibles a la fricción (explosivos, polvos comprimibles, etc.).
Velocidad de envasado/encajado
En función de sus ritmos de producción, la estación de envasado PalBox®02 integra varias configuraciones que permiten alcanzar altos ritmos de llenado (hasta 200 cajas/hora en función del tamaño de las bolsas y de los productos).
La configuración que permite alcanzar altos rendimientos es la instalación de una tolva de pesaje intermedia que asegura la preparación de la dosis en tiempo enmascarado. Sin embargo, esta configuración de pesaje neto requiere un control posterior del peso de las cajas empaquetadas.
Además, el aumento del rendimiento de los envases puede incrementarse mediante la instalación de cintas transportadoras o transportadores de rodillos motorizados para gestionar la manipulación de los cartones.
La ergonomía de los puestos de envasado se estudia con los equipos de nuestra oficina de diseño para ofrecer a los operarios de envasado puestos eficaces y cómodos.
Puntos fuertes del equipo
- Envasado semiautomático
- Altas tasas de llenado
- Estanqueidad garantizada para evitar el derrame de producto
- Trazabilidad garantizada
- Control de todo el sistema
- Dosificación precisa
Media
Nuestro equipo en fotos
Dosificador vibratorio adaptado a los productos frágiles
El alimentador vibratorio permite la dosificación de polvos y gránulos.

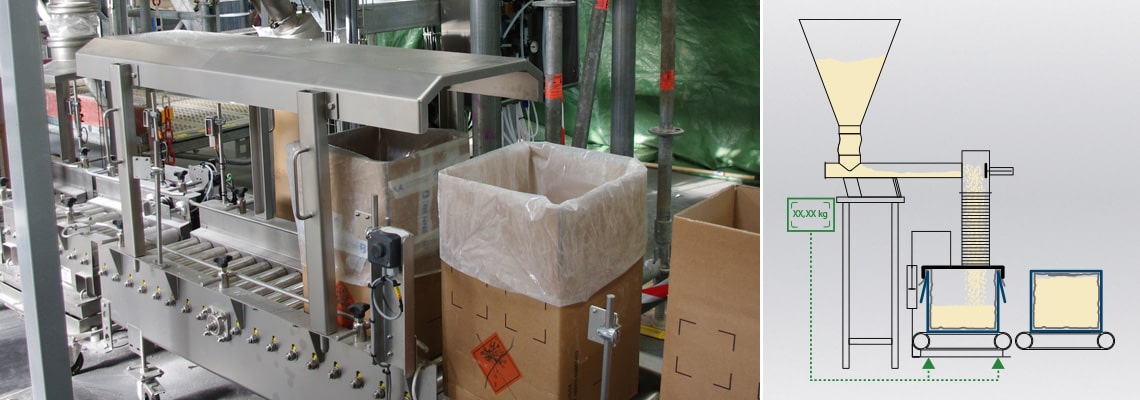

Estación de envasado de cartón
La bandeja de contención se coloca sobre la caja de cartón para garantizar un sellado completo del saco.
Estación de envasado de cartón
La bandeja de contención se coloca sobre la caja de cartón para garantizar un sellado completo del saco.
Cierre de la caja de cartón
Cierre manual de la caja después de sellar la bolsa interior.
Sistema de vibración para el respeto de los productos frágiles
La vibración permite respetar el producto (no hay partes móviles en el alimentador vibratorio) en las líneas de envasado y manipulación de polvos.
Sellado del saco
Sellar la bolsa interior con una termofijadora.
Dosificación industrial para el llenado de cajas de cartón
Dosificación de cacahuetes en una línea de envasado industrial. La vibración permite la manipulación de productos frágiles.
Features
Las características técnicas
Contención
La manipulación de polvos, productos a granel y sólidos, incluso granulados, suele generar emisiones de polvo que es importante reducir y capturar.
Para ello, la ensacadora PalBox®02 asegura el tapado de la caja mediante una bandeja de contención telescópica. Esta bandeja de contención accionada neumáticamente se presiona contra el cartón para garantizar un sellado completo con la bolsa. Un manguito flexible evita las interferencias en el pesaje. Además, se han previsto orificios de recogida de polvo para equilibrar los volúmenes y garantizar una atmósfera saludable para los operarios.
Control y seguimiento
Todas las ensacadoras Palamatic Process de la familia PalBox® integran armarios completos de control y servocontrol. Todos los parámetros de ajuste son accesibles a través del control de la pantalla táctil.
El historial de los lotes de producción está totalmente memorizado con todos los datos necesarios para una buena trazabilidad alimentaria: número de lote, peso objetivo, peso pesado, precisión, operador, etc.
Nuestra oficina de diseño de automatización e informática industrial se adapta a sus limitaciones particulares, además de a los estándares del sector.
