Transporte neumático aspirado fase densa con filtro remoto - La recuperación continua de los polvos aspirados para la reutilización del producto
Un ciclón separador (filtro remoto) está acoplado al ciclón de transferencia neumática. El ciclón de separación está equipado con un tubo de reintroducción que permite la recuperación continua del material fino aspirado, para la reutilización del producto en el proceso industrial. La reintroducción se realiza en un circuito cerrado.
Desde un punto de vista inicial, la instalación de un filtro de separación permite eliminar los ciclos de desatasco del filtro (10% de tiempo de ciclo en promedio).
|

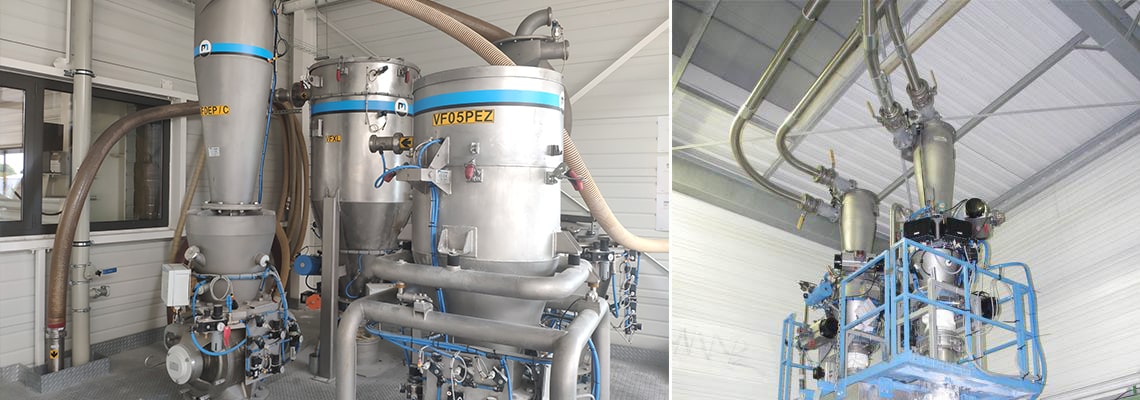

Imagen
 |
Principales funciones: 1 - Ciclónico: separación de aire/producto 2 - Almacenamiento: recuperación de producto, conservar el volumen 3 - Terminado: separación y protección de la herramienta de aspirado 4- Reintroducción en la línea de proceso o recuperación de partículas finas en la tolva |
Puntos fuertes del equipo
- Sin pérdida de polvo: reintroducción de polvos en el proceso
- Instalación en entornos hostiles: suministro de reactores en zonas explosivas.
- Proceso de alto flujo: optimización de la eficiencia ciclónica, reducción de la perdida de producto, vaciado continuo
- Transferencia de productos difíciles: protección del sistema de filtración, sin obstrucción del filtro
Features
Las características técnicas
| Modelos | Flujo en m³/h | Ø tubería en mm |
Superficie filtrante en m² | Ø de vaciado de ciclón en mm | Altura ciclón en mm |
|---|---|---|---|---|---|
| VF DEP 02 | 2 | 50 | 5 | 200 | 600 |
| VF DEP 04 | 4 | 65 | 8 | 200 | 780 |
| VF DEP 06 | 6 | 80 | 12 | 200 | 1 431 |
| VF DEP 08 | 8 | 100 | 18 | 250 | 1 850 |
| VF DEP 10 | 10 | 125 | 26 | 300 | 2 200 |
Tamaño de las partículas: 5-3 mm
Nivel promedio de presión: 500 mbar absoluto
Eficiencia de ciclón: >99,5% (según la granulometría del producto)
Material de fabricación: inox 304L, inox 316L
Terminados disponibles: microaleado exterior, electropulido interior, pulido espejo interior
Medios filtrantes : PTFE, PTFE antiestático, certificado FDA
Certificación ATEX : Zona ii 1,2,3 GD (EMI inferior a 3 mJ)
Case studies
Las aplicaciones con este equipo
Carga de reactor
Polvo tratado: fluoruro de litio - Carga de reactores - Transferencia neumática bajo vacío de alto rendimiento con recipiente dosificador para su incorporación en reactores presurizados. Nuestro...Química
-
Cabina de decantación para bidones
Producto tratado: Octaxido de triuranio (U3O8) - Cabina de vaciado de bidones - La instalación se refiere al suministro de un conjunto que permite el vaciado de bidones, el traslado del producto...Energía
