Transferencia neumática - por presión - fase densa

Description

Transfert pneumatique poussé phase dense

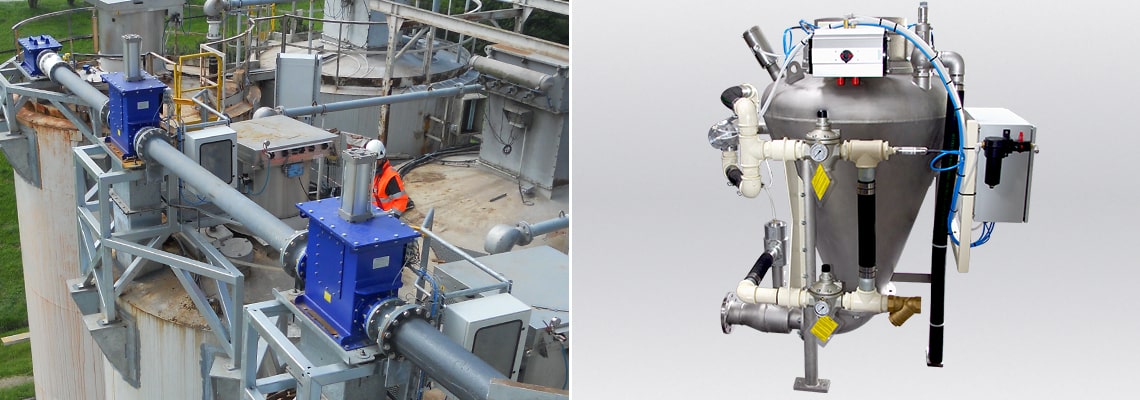

Transferencia neumática por presión fase densa - Transporte SAS - Adecuado para productos altamente abrasivos

Cadena: 2 a 100 toneladas por hora

Transporte de productos altamente abrasivos.
Este avanzado sistema de transferencia neumática de fase densa por presión es adecuado para productos muy abrasivos. Este proceso garantiza un transporte lento y delicado de gránulos, polvos y mezclas, con un consumo menor de aire comprimido y energía.

SAS de transferencia de fase densa por presión para todo tipo de polvos. Transporte de productos a granel y en polvo.

Cadena: de 2 a 100 toneladas por hora

Principales características del producto:

El transporte neumático de fase densa por presión es un sistema de transferencia especialmente adecuado para productos muy abrasivos.

En este tipo de transferencia neumática, Palamatic Process ofrece el proceso Macawber / Mactenn que utiliza la válvula Inflatek para enviar suavemente el producto a las líneas de producción. Este proceso de transporte neumático en fase densa por presión está completamente patentado y garantiza hasta 2 años contra la abrasión y 1,000,000 de ciclos de operación de la válvula.

Modo de funcionamiento:

En este tipo de transferencia neumática, la válvula corta el flujo del producto por encima del tanque de transferencia. Este, también llamado SAS de transporte está equipado con una cubierta doble y un codo de salida que permite enviar el producto suavemente a través de la tubería de transferencia neumática. Este proceso de SAS neumático en fase densa por presión está totalmente patentado. Garantiza los codos hasta por dos años contra la abrasión y una garantía de 1,000,000 de ciclos de operación de la válvula antes de su revisión general. Además, la válvula de expedición se puede enfriar mediante circulación de agua, lo que permite que los productos se envíen a temperaturas muy altas en el proceso.

- Inserción de producto en el sas

- Cierre de la válvula

- Introducción controlada de aire

- La opereción se repite hasta que se cancela

Puntos fuertes del equipo

- Limita la abrasión y la segregación.
- Largas distancias de transferencia
- Flujos muy altos
- Densidad de transferencia
- Diseño optimizado para satisfacer necesidades específicas

Features

Las características técnicas

Modelo MANIMAXFLO®:

Modelos	Dimensiones en mm MINIMAXFLO®									Peso en kg
	A	B	C	D	E	F	G	H	I
15/04/2002	718	485	803	25/40/50	725	330	405	100	20	109
30/04/2002	923	510	835	40/50	730	335	428	100	20	130
30/06/2002	908	510	835	40/50	730	335	428	150	20	142
60/4-2	933	545	1 081	50	734	330	484	150	20	390
60/6-2	968	555	1 081	50	734	330	484	150	20	390
85/8-3	1 114	769	1 290	80	1 028	521	600	200	40	415

Modelo MAXFLO® :

Modelos	Dimensiones en mm MAXFLO®									Peso en kg
	A	B	C	E	F	G	H	J	K
114/4-4	1 269	400	337	162	1 190	543	200	50	102	335
114/8-8	1 279	400	337	162	1 190	543	200	50	102	455
228/8-5	1 503	400	337	241	1 252	535	200	50	127	525
342/8-6	1 725	400	327	252	1 285	533	200	63	152	555
342/12-6	1 807	400	327	235	1 131	521	300	63	152	753
570/12-8	2 026	400	400	219	1 127	435	300	76	203	1 157
857/12-10	2 276	480	502	305	1 153	375	300	76	254	1 501
1428/12-12	2 956	480	502	337	1 607	781	300	76	305	2 019
2125/16-12	3 680	480	495	305	1 607	781	400	101	254	2 450
2825/16-12	4 230	480	502	337	1 848	898	400	127	305	3 130
3500/16-12	4 759	480	502	337	2 247	1 092	400	153	305	3 850

Tamaño de las partículas: 40µm a 4 mm
Nivel promedio de supresión: 4 bar
Material de fabricación: hierro fundido, inox 304L, inox 316L
Consumo de aire comprimido: 1 à 114 nm3/min
Distancia máxima de transporte: 700 m
Certificación ATEX : zona ii 1,2,3 GD (EMI inferior a 3mJ)
Temperatura máxima: 280°C (300°C en pic)
Velocidad de transporte del producto: de 1 a 5 m./s.
Ø de entrada: 50 à 600 mm

Equipo integrado :

- Línea de evento
-Sin deflectores, boquillas o chorros de fluidización.
- Volumen de SAS
- Velocidad baja y controlada
- Válvula de casco para un corte del flujo del producto.
- Armario de control
- Suministro de transferencia de aire comprimido

Descargar el cuestionario técnico

Drawings

Planos disponibles

Plano de transferencia neumática por presión fase densa

Descarga el planSchema-transfert-pneumatique-phase-dense-palamatic-process.pdf522.35 KB

Case studies

Las aplicaciones con este equipo

Manipulación de azúcar moreno, blanca y bio.
Polvos procesados: azúcar blanca refinada y azúcar morena con ua granulometría de 600 µm. Embalaje de azúcar blanca orgánica y marrón. Líder en África y en la cuenca mediterránea en la industria del...
Agroalimentaria
Fabrica de incineración
Productos tratados: cenizas - Planta de incineración - Empresa líder en el suministro de soluciones de gestión y recuperación de residuos, experta en todo el ciclo de residuos.
Agua y humo
Filtración de agua potable
Productos tratados: carbón activado y cal (con una densidad aparente de 0,5 toneladas / m³ y 0,6 toneladas / m³ respectivamente) - Filtración de agua potable - Filial especializada en obras públicas y...
Agua y humo
Llenado de camiones de cemento
Producto procesado: cemento - Llenado de camiones de cemento - 2 estaciones de vaciado de sacos grandes EasyFlow® EF100 para el desacondicionamiento semiautomático de alta velocidad.
Obras Públicas
