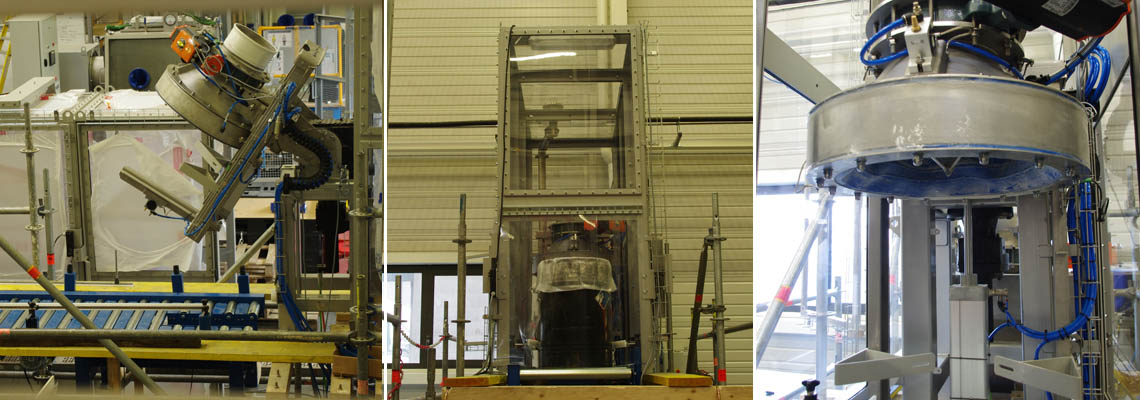

Rotador de tambores - DrumFlow® 04 - Vaciado y Tapa hermética
El rotador de tambores permite el vaciado confinado y total, con ayuda de un tapa hermética. Este equipo es perfecto para la manipulación de productos químicos.
Un transportador industrial de rodillos permite el traslado de los tambores hacia el puesto de vaciado. Se proporcionan topes de posicionamiento. Una vez que el tambor está en posición, el operador comienza el ciclo de vertido. El proceso de tapado, consiste en subir el tambor hasta el inicio de la tapa. Entonces el tambor esta entre la placa de deposito y la tapa. Dos barras penetran al tambor con el fin de evitar que la bolsa interna se voltee durante el vaciado.
En seguida, el ciclo de vertido consiste en rotar el tambor junto con la tapa con tubería de vaciado. Esta rotación está asegurada por el segundo cilindro. El conjunto móvil choca contra las almohadillas de caucho, estas, evitan los golpes del tambor.
El extremo final de la tubería de vaciado es vertical con el objetivo de rotar y entrar al sello hermético que se encuentra en la boquilla de entrada de polvo de la tolva.
Una vez realizado el vaciado, el conjunto móvil se coloca en su posición inicial. Se retira la tapa. Un cilindro empuja al tambor hacia un transportador industrial.
El conjunto del rotador de tambores puede estar implantado con una cámara de seguridad, evitando el inicio de cualquier ciclo mientras que la puerta esté abierta. Esta cámara, está equipada con una puerta de acceso que optimiza el llenado de la estación de vaciado. Es posible también, instalar una guantera industrial que permita la abertura de los tambores sin entrar a la cabina.
Puntos fuertes del equipo
- Llenado total
- Sin manutención de tambores
- Aplicación para productos tóxicos CMR
Features
Las características técnicas
Exemples de résultats obtenus :
| Cadena | 1 tambor/4-5 min |
|---|---|
| Capacité | 250 kg/tambor |
| Material de fabricación | Estructura de acero barnizado / inox |
| Inclinación | Hasta 180° |
| Rotación | Motor eléctrico 7,5 kW |
| Tapa del tambor | Cilindro neumático con control de estanqueidad por supresión |
| Conexión | Sello inflable |
| Válvula de mariposa de vaciado | DN150 |
| Flujo | Fluidificado de vaciado, vibrador, fondo del tambor |
Modo de operación:
Etapa 1 : Posicionamiento del tambor sobre el transportador industrial de entrada a la cadena de vaciado.
Etapa 2 : Coiffage du fût par montée de la chaise sur le cône de confinement. Les fourches internes du cône évitent le retournement de la sache.
Etapa 3 : Basculement du fût
Etapa 4 : Connexion à la trémie par joint gonflant et ouverture des vannes de vidange.
Case studies
Las aplicaciones con este equipo
Manipulación de sacos y tambores en el sector nuclear
Polvo procesado: floruro de potasio - Manipulación de tambores y sacos en el sector nuclear: bolsas de papel kraft de 25 kg con una bolsa interior y tambores de 90 kg con bolsa interna.Energía
-
Descarga confinada de polvos químicos
Polvo procesado: Metilato de sodio - Descarga confinada de polvos químicos - El objetivo del proceso es descargar de forma segura los bidones que contienen metilato de sodio en un entorno peligroso de...Química
