DrumFlow® Liquid - Basculador de bidones para productos líquidos o viscosos
El basculador de bidones DrumFlow® Liquid está fabricado en acero inoxidable y es totalmente automático, con control remoto a través de un PLC, lo que minimiza la necesidad de que el operario de producción realice engorrosas tareas manuales. El operario no tiene que sujetar el tambor durante el volcado ni retirar la bolsa llena para abrirla en los pasadores.
El elevador de tambores está equipado con un sistema de sujeción para la bolsa y el tambor (parte superior del tambor) con una barra de sujeción (parte inferior de la bolsa) montada en un cilindro neumático.
Procedimiento:
- Instalación del tambor completo en la cuna.
- El operario abre la bolsa y la hace girar sobre la brida del tambor.
- Lanzamiento del ciclo de vaciado automático, una vez que el operario ha salido del recinto.
- Bajada de la barra de sujeción de la bolsa y del tambor.
- Inclinación del tambor a la posición 1: 150°. Vaciar la mayor parte del producto.
- Continúe inclinando hasta 180°. Termina de vaciar.
- Vuelva a colocar el tambor vacío en su posición inicial (en el suelo).
- Levantar la barra de sujeción.
- Suelte el tambor vacío y coloque el nuevo tambor en posición de vaciado en tiempo oculto.
- Recuperación de la bolsa vacía del primer tambor para su paso al tren de laminación, mientras se vacía el segundo tambor.
DrumFlow® Liquid está disponible en 3 modelos: DrumFlow® Liquid 50, DrumFlow® Liquid 150 y DrumFlow® Liquid 300 con rangos de inclinación de 90° a 180°.
| DrumFlow® Liquid 50 | DrumFlow® Liquid 150 | DrumFlow® Liquid 300 | |
|---|---|---|---|
| Capacidad del tambor - peso | 50 kg | 150 kg | 300 kg |
| Altura del eje | 600 mm | 800 mm | 1 m |
| Diámetro | 400 mm | 500 mm | 600 mm |
La estación de vaciado de bidones consta de:
- Una cuna basculante con motor eléctrico
- Un sistema de sujeción para la bolsa y el tambor
- Una tolva de recepción
- Un molino de rodillos
- Una bomba de transferencia
-
Cadena4
Puntos fuertes del equipo
- Cuna basculante con motor eléctrico
- Sistema de sujeción de bolsas y bidones
- Capacidad de limpieza del equipo (sistema CIP posible)
- Mínima intervención del operador
Media
Nuestro equipo en video
Basculeur fût liquide

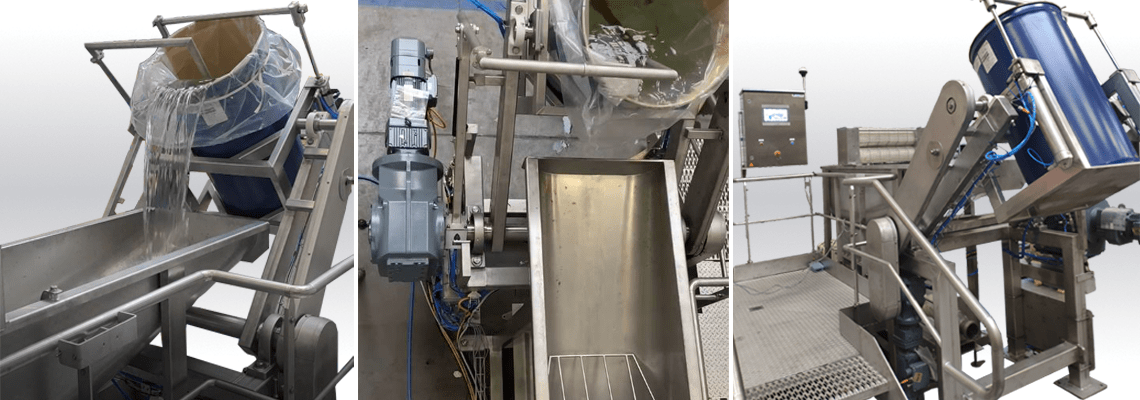

Nuestro equipo en fotos
Elevación del tambor para el vaciado
Inicio del ciclo de vaciado automático, una vez que el operario ha salido del recinto.
Molino de rodillos Tolva de tambor vacía
Integración de un molino de rodillos para el vaciado completo de la bolsa.
Armario de control de DrumFlow Liquid
Control automatizado del sistema de vaciado de bidones con Pal'Touch®.
Plataforma de vaciado de tambores automatizada
Plataforma de acceso del operario al volquete del tambor equipada con una barandilla.
Inclinación del tambor de 180 grados
Inclinar el tambor 180° para terminar el ciclo de vaciado.
Features
Las características técnicas
Velocidad de transferencia en producto viscoso: 7m³ / h
Velocidad de transferencia para productos no viscosos: 15m³ / h
Presión de descarga del producto : De 12 a 15 bares
Volquete de tambor con integración:
- Barra de sujeción de bolsas totalmente desmontable
- Pedal con protección de acero inoxidable
- Instalación de una cubierta protectora de acero inoxidable para impedir el acceso a la tolva de vaciado durante la fase de limpieza in situ.
Caja de seguridad:
- Rejilla de seguridad de acero inoxidable 304
- Cortina de luz
Case studies
Las aplicaciones con este equipo
Línea de manipulacón de aceitunas
Productos procesados: aceitunas en salmuera - Línea de tratado de aceitunas - El objetivo es el vaciado automático de tambores.Agroalimentaria
