Vibrador de turbina neumática

Description

vibrador neumático con flujo fácil de los productos para el vaciado

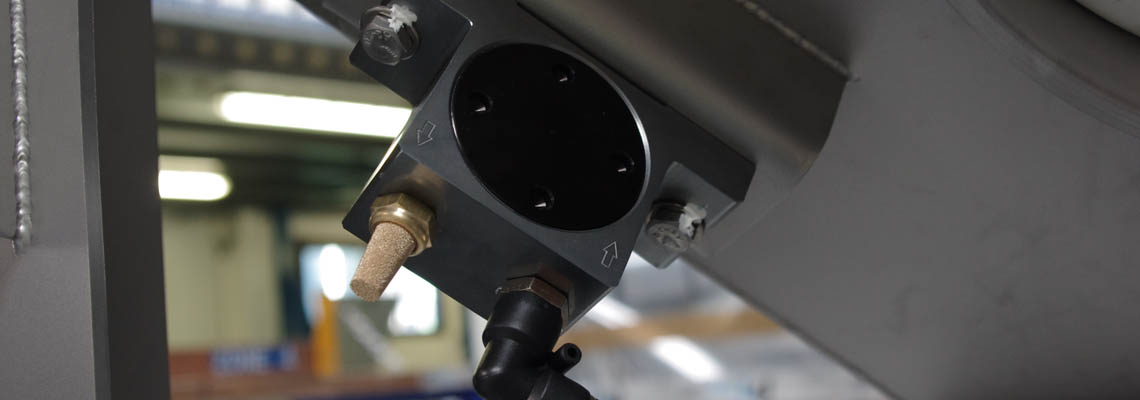

Vibrador neumático de turbina - Ayuda al flujo de productos dificiles

Los vibradores de turbina neumática evitan que los productos se adhieran a las paredes de las tolvas, tamices o contenedores. Su aplicación es perfecta dentro del sector alimenticios y farmacéuticos.

Los vibradores de turbina neumática ayudan a mejorar el flujo de los productos difíciles. Estos, son utiles para vaciar silos, la activación de carriles de tamiz vibratorio y mesas vibratorias. De forma general, los vibradores de turbina neumática permite transportar, compactar y separar materiales a granel y reducir la fricción.

Todos los vibradores (bola, rodillos, turbinas)responden a la dirección de la maquina 89/392/C.E.E.

Estos vibradores neumáticos generan vibraciones multidireccionales, estas son utiles para el vaciado silos, la activación de carriles de tamiz vibratorio y mesas vibratorias. En general, para desatascar, transportar, compactar y separar materiales granulados y reducir la fricción. Son adecuados para entornos explosivos o húmedos y también pueden funcionar al aire libre. La frecuencia y la fuerza centrífuga están determinadas por la presión de funcionamiento.

FUNCIONAMIENTO - Datos técnicos del vibrador de turbina neumática:

Datos técnicos del vibrador de turbina neumática
Vibrador OT 8	Características del vibrador de turbina neumática OT 8 : Distancia del centro de fijación del vibrador: 68 mm - Ø de fijación del vibrador: 7 mm - Ø alimentación del vibrador: 1/8" Peso: 0,250 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	34000	38000	42000
	Fuerza centrifuga maxima (kg)	110	205	292
	Consumo de aire (dm³/min)	45	81	110
Vibrador OT 10	Características del vibrador de turbina neumática OT 10 : Distancia del centro de fijación del vibrador: 68 mm - Ø de fijación del vibrador: 7 mm - Ø alimentación del vibrador: 1/8" Peso: 0,255 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	26000	33000	38000
	Fuerza centrifuga maxima (kg)	105	171	252
	Consumo de aire (dm³/min)	45	81	110
Vibrador OT 10 S	Características del vibrador de turbina neumática OT 10 S : Distancia del centro de fijación del vibrador: 68 mm - Ø de fijación del vibrador: 7 mm - Ø alimentación del vibrador: 1/8" Peso: 0,263 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	17200	28500	31000
	Fuerza centrifuga maxima (kg)	202	263	300
	Consumo de aire (dm³/min)	122	204	285
Vibrador OT 13	Características del vibrador de turbina neumática OT 13 : Distancia del centro de fijación del vibrador: 90 mm - Ø de fijación del vibrador: 7 mm - Ø alimentación del vibrador: 1/4" Peso: 0,565 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	24500	28500	31000
	Fuerza centrifuga maxima (kg)	202	263	300
	Consumo de aire (dm³/min)	122	204	285
Vibrador OT 16	Características del vibrador de turbina neumática OT 16 : Distancia del centro de fijación del vibrador: 90 mm - Ø de fijación del vibrador: 9 mm - Ø alimentación del vibrador: 1/4" Peso: 0,580 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	18000	20000	21000
	Fuerza centrifuga maxima (kg)	129	196	234
	Consumo de aire (dm³/min)	122	204	285
Vibrador OT 16 S	Características del vibrador de turbina neumática OT 16 S : Distancia del centro de fijación del vibrador: 90 mm - Ø de fijación del vibrador: 9 mm - Ø alimentación del vibrador: 1/4" Peso: 0,614 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	11500	15000	23000
	Fuerza centrifuga maxima (kg)	129	196	234
	Consumo de aire (dm³/min)	122	204	285
Vibrador OT 20	Características del vibrador de turbina neumática OT 20 : Distancia del centro de fijación del vibrador: 104 mm - Ø de fijación del vibrador: 9 mm - Ø alimentación del vibrador: 1/4" Peso: 1,090 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	14500	19000	23000
	Fuerza centrifuga maxima (kg)	251	404	526
	Consumo de aire (dm³/min)	184	318	452
Vibrador OT 25	Características del vibrador de turbina neumática OT 25 : Distancia del centro de fijación del vibrador: 104 mm - Ø de fijación del vibrador: 9 mm - Ø alimentación del vibrador: 1/4" Peso: 1,120 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	13200	15500	17000
	Fuerza centrifuga maxima (kg)	244	336	508
	Consumo de aire (dm³/min)	184	318	452
Vibrador OT 25 S	Características del vibrador de turbina neumática OT 25 S : Distancia del centro de fijación del vibrador: 104 mm - Ø de fijación del vibrador: 9 mm - Ø alimentación del vibrador: 1/4" Peso: 1,200 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	9000	11000	13500
	Fuerza centrifuga maxima (kg)	214	335	483
	Consumo de aire (dm³/min)	184	318	452
Vibrador OT 30	Características del vibrador de turbina neumática OT 30 : Distancia del centro de fijación del vibrador: 130 mm - Ø de fijación del vibrador: 11 mm - Ø alimentación del vibrador: 3/8" Peso: 2,200 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	11000	12500	14500
	Fuerza centrifuga maxima (kg)	351	721	781
	Consumo de aire (dm³/min)	322	542	749
Vibrador OT 36	Características del vibrador de turbina neumática OT 36 : Distancia del centro de fijación del vibrador: 130 mm - Ø de fijación del vibrador: 11 mm - Ø alimentación del vibrador: 3/8" Peso: 2,300 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	8500	11500	12000
	Fuerza centrifuga maxima (kg)	341	698	749
	Consumo de aire (dm³/min)	322	542	749
Vibrador OT 36 S	Características del vibrador de turbina neumática OT 36 S :Distancia del centro de fijación del vibrador: 130 mm - Ø de fijación del vibrador: 11 mm - Ø alimentación del vibrador: 3/8" Peso: 2,530 kg
	Presión de alimentación (bar)	2	4	6
	Vibración por minuto (vpm)	6000	7000	8500
	Fuerza centrifuga maxima (kg)	406	706	754
	Consumo de aire (dm³/min)	322	542	749

Puntos fuertes del equipo

- Vibraciones multidireccionales

- No necesita lubricación

- No necesita mantenimiento

- Antidesgaste

- Robusto

- Precio

Features

Las características técnicas

Tenemos 12 modelos de vibradores de turbina neumática:

Vibraciones multidireccionales
No necesita lubricación
No necesita mantenimiento
Antidesgaste
Temperatura: 20 a 120 °C
Gran aceleración
Electroválvula 2/2 y aire filtrado (necesarios para su activación)
Ex II 3D Atex

Las vibraciones obtenidas son generadas por una turbina en la cual se insertan los pesos. Incluso con presión reducida, la amplitud sigue siendo importante. Temperatura: de 20 a 120 ° C

Dimensiones :

TIPO	A	B	C	D	E	F	IN-OUT	PESO
TIPO	mm	mm	mm	mm	mm	mm		Kg
OT 8	50	86	68	12	33	7	1/8"	0,25
OT 10								0,255
OT 10S								0,263
OT 13	65	113	90	16	42	9	1/4"	0,565
OT 16								0,58
OT 16S								0,614
OT 20	80	128	104	16	56	9	1/4"	1,09
OT 25								1,12
OT 25S								1,2
OT 30	100	160	130	20	73	11	3/8"	2,2
OT 36								2,3
OT 36S								2,53

TipoPE	Vibraciones			Fuerza max.			Consumo de aire
	Vpm			2 bar	4 bar	6 bar	2 bar	4 bar	6 bar
	2 bar	4 bar	6 bar	DaN	DaN	DaN	dm³/min	dm³/min	dm³/min
OT 8	34 000	38 000	42 000	110	205	292	45	81	110
OT 10	26 000	33 000	38 000	105	171	252	45	81	110
OT 10S	17 200	23 400	26 000	72	147	187	45	81	110
OT 13	24 500	28 500	31 000	202	263	300	122	204	285
OT 16	18 000	20 000	21 000	194	239	264	122	204	285
OT 16S	11 500	15 000	17 500	129	196	234	122	204	285
OT 20	14 500	19 000	23 000	251	404	526	184	318	452
OT 25	13 200	15 500	17 000	244	336	508	184	318	452
OT 25S	9 000	11 000	13 500	214	335	483	184	318	452
OT 30	11 000	12 500	14 500	351	721	781	322	542	749
OT 36	8 500	11 500	12 000	341	698	749	322	542	749
OT 36S	6 000	7 000	8 500	406	706	754	322	542	749

Los datos fueron recolectados en un banco vibratorio con resortes, para simular perfectamente la mayoría de las aplicaciones posibles.
Cuanto más rígida es la estructura sobre la cual se aplica el vibrador, mayor es la frecuencia y la fuerza centrífuga.

Case studies

Las aplicaciones con este equipo

Complementos alimenticios para la nutrición animal
Polvos procesados: sílice, arcilla, carbonato de calcio, litothamne - Complementos alimenticios para la nutrición animal - Este cliente produce mezclas específicas de extractos botánicos. Para...
