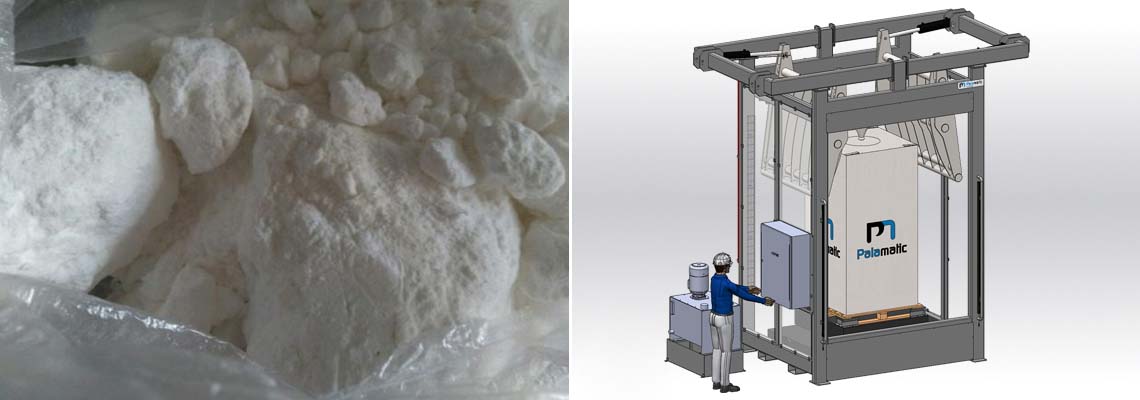

Jaula de masaje para big bags - Preparación de big bags grandes para el vaciado
La jaula de masaje SmashR® Fly es una versión de carrera larga diseñada para súper sacos.
Desmenuza la masa de polvos almacenados en toda la altura del súper saco, hasta 2,20 m.
Esta versión garantiza un desmenuzamiento eficaz para grandes volúmenes.
Secuencia de un ciclo "estándar"
- El operador carga la súper saco.
- El operador inicia el ciclo de masaje.
- Las hojas ejercen 6 presiones hacia arriba sobre el súper saco.
- La mesa gira 90°.
- Las hojas ejercen 6 presiones hacia arriba sobre el súper saco.
- La mesa gira 90°.
- El ciclo se completa y un mensaje informativo indica que el operador puede recuperar el súper saco.
El número de presiones y de vueltas de la mesa es ajustable.
Duración de un ciclo "estándar": 6 min.
Rendimiento: aprox. 12 súper sacos/h.
Fuerza hidráulica: > 15 T / > 150 kN
Finalidad: aplastar súper sacos
Puntos fuertes del equipo
- Se adapta a todo tipo de súper sacos
- Rompe los grumos de polvo, lo que facilita el vaciado completo de los súper sacos
- Entorno limpio: el polvo se tritura directamente en el súper saco
- Utiliza alas pivotantes para alcanzar el núcleo del producto sin dañar el tejido del súper saco
- Se adapta al volumen de los súper sacos grandes y a la dureza de los polvos
Media
Nuestro equipo en video
Big bag conditioner SmashR
Descompactador de big bags para facilitar el vaciado de su producto.
Bulk bag massager
Nuestro equipo en fotos
SmashR® - Descompactador de súper sacos
El descompactador de súper saco o FIBC es la solución ideal para romper la masa de sus productos.
Desembale facilmente los súper sacos
SmashR® facilita el flujo de su producto y permite un fácil vaciado de sus súper sacos.
Control remoto SmashR®
La máquina SmashR® se controla a distancia mediante un PLC específico.
Descompactación de big bags a granel
SmashR®, "the ultimate big bag conditioner" descompacta sus súper sacos a lo largo de su proceso de producción gracias a su sistema de masaje hidrual.
FIBC descompactación SmashR®
Descompactación de súper sacos con los cilindros hidráulicos de la jaula de masaje SmashR®.
Súper sacos caja de masage SmashR®
La jaula de masaje del súper saco optimiza el vaciado para sus operarios de producción.
Caja de masaje Fly
La jaula de masaje del súper saco garantiza un mejor flujo del polvo.
Trituración de súper sacos
Cámara de masaje para súper sacos; los brazos se accionan mediante cilindros hidráulicos.
Vaciado optimizado de súper sacos
El sistema de masaje facilita el flujo de polvos a granel.
Ayuda para vaciar súper sacos
Los brazos rompen los grumos de polvo para facilitar el vaciado del súper saco.
Sistema hidráulico para masajear súper sacos
Sistema de masaje hidráulico para optimizar el súper saco.súper saco.
Panel de control con pantalla táctil
El operador selecciona el modo de funcionamiento deseado entre una serie de modos preestablecidos. Cada modo puede configurarse.
Jaula de masaje para súper sacos.
Las hojas masajean el súper saco para destruir los terrones.
Desempacador de súper sacos
La estación de masaje está formada por 2 pares de cilindros hidráulicos, lo que permite el masaje simultáneo mediante las hojas en 2 lados opuestos del súper saco.
Trituradora de súper sacos
El súper saco es masajeado por empujadores hidráulicos, que rompen el súper saco cuando está "en bloque" para facilitar su vaciado.
ESTACIÓN DE MASAJE DEL súper saco
Para preparar el producto antes de desembalarlo.
Features
Las características técnicas
| Producción |
12 súper sacos/h. |
|---|---|
| Fuerza | > 15 T / > 150 kN |
| Dimensiones exteriores de la jaula | 3 500 x 2 100 x 4 000 mm |
| Carga máxima de la mesa elevadora | 1 500 kg |
| Dimensiones de la plataforma | 1 700 x 1 000 mm |
| Altura máxima del súper saco | 2 200 mm |
| Tiempo de subida | aprox. 25 sec. |
| Tiempo de descenso | aprox. 10 seg. bajo carga |
Procedimiento :
1. El operario introduce el big bag con la carretilla elevadora por la puerta de acceso y lo coloca en la plataforma giratoria de la mesa elevadora.
2. El operador selecciona el modo de funcionamiento deseado entre varios modos preestablecidos.
Cada modo puede configurarse en función de :
- La altura del big bag
- El número de ciclos de masaje
- El número de veces que se sube y se baja la camilla
- El número de rotaciones de la placa de la mesa elevadora
- Una vez seleccionado el modo de funcionamiento, el operador inicia el ciclo desde la consola de control.
3. Se inicia el ciclo de masaje.
4. Un mensaje de alerta informa al operador de que el ciclo ha finalizado y de que puede retirar el big bag.
Options
Opciones disponibles
-
Cable de control remoto
Ventajas :
- Control de la estación desde la carretilla elevadora
- Robustez
Descripción :
El cable de control remoto es un dispositivo que permite activar los ciclos de SmashR® a distancia tirando de un cable.
Esta característica proporciona un método de control, garantizando un uso seguro y eficaz del SmashR®. Además, el operario no tiene que bajarse de la carretilla, lo que facilita su trabajo y aumenta el rendimiento. -
Mando a distancia por radio
Ventajas :
- Control de la estación desde la carretilla elevadora
- Ergonomía mejorada
Descripción:
Esta opción permite al operario controlar el SmashR® a distancia. Permite poner en marcha el SmashR® sin estar al lado de la máquina. Al igual que el cable de control, el operario no necesita bajarse de la carretilla elevadora, por lo que facilita su trabajo y aumenta el rendimiento.
-
Bomba de alta velocidad
Ventaja :
- Mayor rendimiento
Descripción :
Esta opción consiste en equipar el SmashR con una bomba hidráulica de alta velocidad, que acelera los ciclos de recorte de súper sacos.
Durante la fase de aproximación, las hojas se mueven a alta velocidad pero con baja presión.
Para el masaje, una bomba más lenta y de alta presión rompe los terrones en profundidad.
Con una bomba de alta velocidad, la SmashR® puede procesar súper saco más rápidamente. - Mayor rendimiento
-
Configuración EasyClean
Ventajas :
- Fácil de limpiar
Descripción:
Para facilitar la limpieza de los espacios de máquinas en la zona de producción, se implementan las siguientes configuraciones:
- Se añaden pies de acero inoxidable para facilitar el acceso bajo la estación.
- La caja eléctrica también se baja para facilitar el funcionamiento.
- Superficies planas limitadas en la estación para permitir la limpieza con agua desde la parte inferior de la estructura.
- Fácil de limpiar
-
Sistema de trazabilidad integrado
Ventajas :
- Trazabilidad del ciclo completo
- Opción: impresión en súper saco o impresora de etiquetas
Descripción :
El sistema de trazabilidad integrado permite al SmashR® generar informes detallados sobre las operaciones realizadas, incluyendo datos como la duración de los ciclos, la fuerza aplicada, los tiempos de inactividad, etc. Estos informes proporcionan una trazabilidad completa del proceso de desembalaje de súper sacos, lo que puede resultar esencial para el control de la calidad, el cumplimiento de la normativa y la mejora continua del proceso. Los datos se almacenan en un servidor o en una memoria USB.
Opción complementaria: la incorporación de una impresora para etiquetar sus súper sacos. -
Escaneado 3D del súper saco
Ventajas :
- Permite una amplia gama de tamaños de súper saco
- Mayor seguridad para evitar daños en los súper sacos
Descripción :
El sistema de telémetro integrado analiza automáticamente el tamaño y la forma del súper saco antes de iniciar el ciclo de desmenuzamiento. A partir de estos datos, el SmashR® ajusta automáticamente sus parámetros para garantizar una descompactación óptima. Este sistema es muy útil para :- Súper sacos de gran valor
- Súper sacos con formas inusuales
- Productos muy frágiles
- Productos tóxicos
- Súper sacos que varían regularmente de tamaño
Cuando se inicia un ciclo con la estación clásica, el posicionamiento y los ajustes dependen del operario. En este caso, el sistema se encarga de los distintos ajustes.
-
ATEX
Ventajas :
- Trabajo en zonas explosivas
- Mayor seguridad
Descripción :
El SmashR® ATEX es una solución especialmente diseñada para entornos en los que la seguridad es primordial, especialmente en zonas con riesgo de explosión.
Ofrece una serie de características que garantizan el cumplimiento de las normas ATEX, entre las que se incluyen :Entorno aislado: cada elemento de riesgo está aislado. Esto significa que no existen riesgos en el interior del SmashR®.
Mesa elevadora ATEX: la mesa elevadora del SmashR también está diseñada conforme a las normas ATEX, lo que garantiza la seguridad cuando se aplastan súper sacos que contienen polvos inflamables.
Puesta a tierra del súper saco durante el masaje: Un sistema innovador permite al SmashR® poner a tierra el súper sacos, reduciendo el riesgo de electricidad estática en entornos sensibles.
Conforme a las normas de seguridad contra el polvo, es apto para las zonas 22.
-
Puerta de seguridad
Ventajas :
- Seguridad mecánica
- Protección óptima del operario
Descripción:
En todas las SmashR® encontrará cortinas de luz.
Sin embargo, para optimizar la seguridad del operario, las cortinas de luz se sustituyen por puertas de malla de seguridad equipadas con un cerradero de seguridad. Esta puerta está diseñada para impedir el acceso a la zona de trabajo mientras la máquina está en funcionamiento, lo que reduce el riesgo de accidentes. -
Jack rompecorazones en la parte superior del súper saco
Ventaja :
- Rompe terrones en el corazón del súper saco
Descripción :
Esta opción añade cilindros adicionales en la parte superior del SmashR®, proporcionando una presión extra para un desmenuzamiento más eficaz del súper saco.
En este caso :
- El ciclo se inicia con el súper saco sobre la mesa
- Las hojas de la puerta ejercen 4 presiones, de abajo hacia arriba, sobre el súper saco.
- La mesa elevadora desciende
- El cilindro rompecorazones se extiende
- La mesa elevadora sube y presiona el súper saco contra el cilindro del rompecorazones.
- La mesa gira 90° y se repite el ciclo.Esta característica es especialmente útil para materiales muy compactos o difíciles de desmenuzar, mejorando la productividad y la eficacia en el proceso de descarga de súper sacos.
Fuerza de la mesa: 2T / 20 kN
-
Carcasa protectora de la unidad de potencia hidráulica
Ventajas :
- Evita que los operarios accedan al sistema hidráulico
- Protege la unidad de potencia hidráulica de entornos peligrosos
Descripción :
Esta carcasa proporciona protección adicional para la unidad de potencia hidráulica. Impide el acceso de los operarios y protege el grupo de polvo y entornos peligrosos.
