Válvula de guillotina - modelo VGPC - Extracción y dosificación por gravedad:
Sección de paso cuadrada, redonda y rectangular
Fabricación en acero o polímero
Extracción y dosificación por gravedad.
Las válvulas de guillotina permiten cortar los productos a granel, por medio de la cuchilla central que corta el paso del fluido y ofrece un selladohermético.
Características del producto:
Las válvulas de guillotina se usan generalmente para fluidos que contienen sólidos suspendidos. Su función es cortar el producto a granel, con ayuda de una cuchilla central que corta el paso del fluido y ofrece un sellado total. Nuestras válvulas de guillotina se utilizan principalmente en los sectores químico, agroalimentario, energético y de traitamiento de aguas.

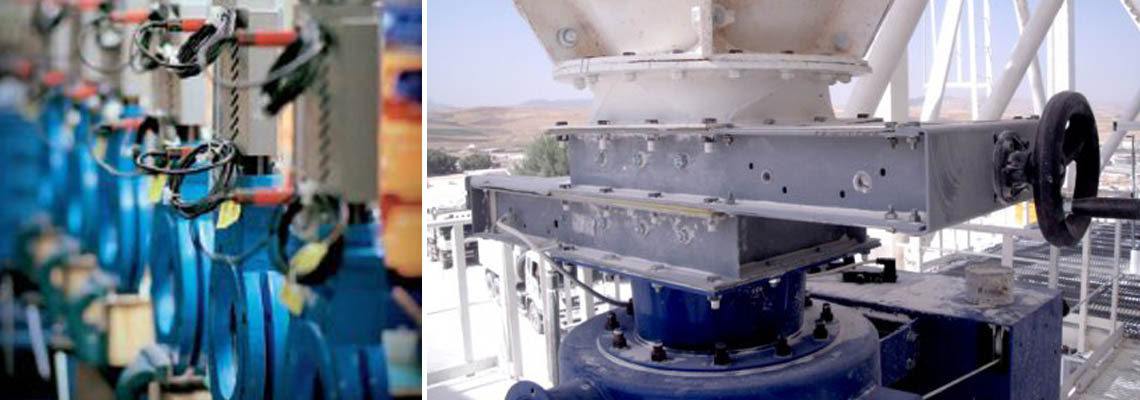

Las válvulas de guillotina se colocan debajo de las tolvas, tanques, silos, bocas de carga y descarga con tornillos sinfín o transportadores y descargadores telescópicos.
Puntos fuertes del equipo
- Cuerpo y cuchilla de acero al carbono o acero inoxidable.
- Número limitado de componentes
- Pintura epoxi
- Tamaño de hasta 1 000 mm
- Mantenimiento rápido y reemplazo del sistema de raspado
- Reserva para control manual (volante), neumático (cilindro) o electromecánico
Features
Las características técnicas
3 modelos:
- Brida cuadrada: sección de paso de 120 x 120 mm àa 370 x 370 mm
- Brida redonda: Ø de paso de 150 a 400 mm
- Brida rectangular: sección de paso de 204 x 119 mm a 428 x 269 mm
La válvula de guillotina operada manualmente permite que el descenso del polvo se interrumpa en cualquier momento.
Completamente hecha de acero, la válvula de compuerta de cuchilla es ideal para aplicaciones pesadas y está equipada con dos sellos reemplazables.
Implantaciones más comunes:
- Bajo silos en versión manual para fases de mantenimiento
- Con accionador neumático para el llenado dosificado de un camión, una tolva, etc.
- Sobre un reactor para aislamiento a presión, protección, seguridad, aumento de vapor
- En la salida de un tornillo transportador para evitar la perdida de producto.
| Diámetro | DN 80 - DN 800 |
|---|---|
| Terminado de las bridas | EN 1092 PN 10 |
| Conexión hermética | ISO 5208, clase A |
| Temperatura | Máximo 180° |
| Material de fabricación | Inox 304 L, inox 316L |
| Accionador | Volante manual, palanca de clic, volante en cadena, reductor manual o de volante, cilindro neumático, servimotor eléctrico, cilindro hidráulico |
| Presión | 10 bars (DN 80 - DN 350) / 6 bars (DN 400 - DN 600) / 4 bars (DN 700 - DN 800) |
Case studies
Las aplicaciones con este equipo
Fabricación de cacahuates cubiertos
Productos procesados: maní tostado / caramelizado - Fabricación de maní recubierto - Esta fábrica diseña y comercializa productos a base de chocolate. La instalación consiste en alimentar cacahuetes a...Agroalimentaria
-
Fabricación de licor
Polvos procesados: azúcar de remolacha y azúcar de caña - Fabricación de licor - Empresa francesa especializada en la fabricación de licores y jarabes. Los jarabes están destinados a profesionales y...Agroalimentaria
-
Línea de envasado de semillas
Producto procesado: granos de maíz - Línea de envasado de semillas - Instalación de llenado de granos de maíz en súper sacos. La estación de llenado de súper sacos se suministra a través de una...Química
-
Fabricación de crema capilar
Polvos procesados: persulfato de potasio y persulfato de sodio - Fabricación de cremas para el cabello - El gran grupo industrial francés, fabricante de productos cosméticos, quería instalar una nueva...Química fina
-
Fabricación de resinas - Gel coat
Polvos procesados: anhídrido maleico, Epo Kukdo - Fabricación de resinas, Gel coat - El cliente es uno de los líderes mundiales en la producción de resinas estructurales, para las industrias de...Química
-
Empaque de granos
Producto procesado: granos de maíz - Empaque de granos - Línea automítica de llenado de súper sacos con granos de maízQuímica
-
Carga de polvos veterinarios
Poudres traitées : compléments vétérinaires - Chargement poudres vétérinaires - Société spécialiste en nutrition et santé animale : atelier de préparation et de mélanges de poudres.Agroalimentaria
-
Manipulación de perlita
Polvo procesado: perlita - Descarga, dosificación y transferencia de perlita - Esta instalación de manipulación de minerales consiste en una estación de descondicionamiento de súper sacos EasyFlow®...Obras Públicas
-
Carga de big bags de carbonato de sodio a gran velocidad
Polvo tratado: ceniza de sosa natural - Línea automática de llenado de big bags con tolvas de almacenamiento. Sistema de control remoto que garantiza la trazabilidad y la seguridad del proceso.Química
