Elevador con cubos pendulares o continuos para la manipulación delicada de productos frágiles

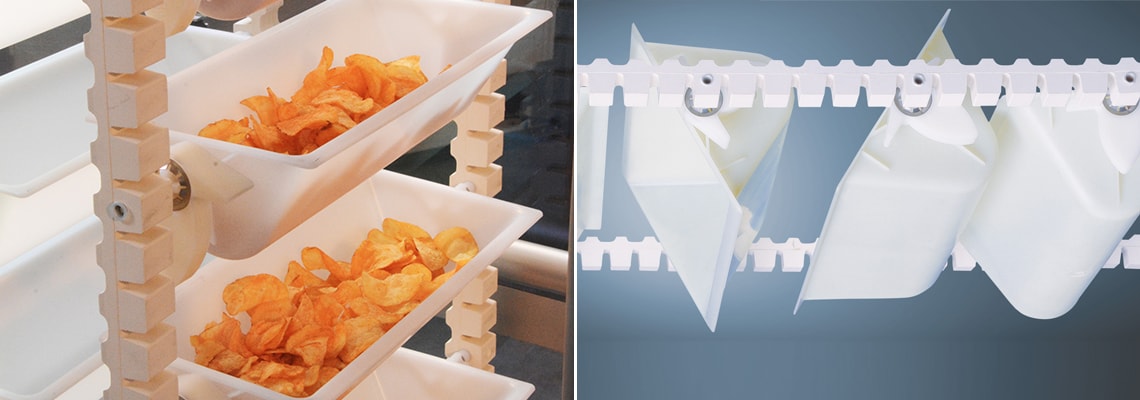

Elevadores de cubos pendulares
Los transportadores de cubo pendular se caracterizan por un mantenimiento y un desgaste excepcionalmente bajos. La cadena de goma se utiliza en todos nuestros sistemas para impulsar el elemento de transporte.
Especialmente en la industria alimentaria, las ventajas de los elevadores de cubos pendulares son bien conocidas. Gracias al uso de cadenas de goma, no se utilizan lubricantes que puedan contaminar el material transportado.
Los cinturones de goma y los cubos de plástico están disponibles en versiones de grado alimentario con certificados según las normas europeas (directivas de la UE) y americanas (FDA). Su "carcasa" puede diseñarse de acuerdo con los más estrictos requisitos de higiene, por ejemplo, con un armazón tubular sin superficies horizontales ni espacios muertos.
-
Cadena3
-
Productos frágiles5
-
Presición de dosificación4
En los elevadores de cubos con péndulo basculante, los cubos pueden ser retirados sin herramientas en una sola acción para limpiarlos externamente. También se pueden ofrecer estaciones de limpieza automática para limpiar toda la gama de cubos.
La estructura básica de un elevador de cubos pendulares consiste en dos cadenas de goma, que corren en paralelo, así como cubos pendulares suspendidos entre ellas.
Los cubos son capaces de inclinarse. No hay conexión entre los cubos vecinos, lo que significa que cada cubo puede ser inclinado o girado individualmente.
Con un elevador de cubos pendulares, no hay restricción a la simple forma Z. Las formas C, O y T también son posibles. También es posible transportar cubos completamente llenos en el bucle para proporcionar una opción de amortiguación.
Sin embargo, deben tomarse medidas para evitar el doble llenado o, para ser más precisos, el sobrellenado. Los cubos y las cadenas están disponibles en una amplia gama de materiales diferentes.
Los cubos pueden diseñarse en materiales de grado alimentario, detectables y/o conductivos, cumpliendo plenamente con los requisitos de la aplicación en cuestión. La versión detectable asegura un alto nivel de fiabilidad operacional y evita la contaminación de los productos, una cualidad que es útil en muchas industrias, no sólo la alimentaria.
Desmantelamiento y limpieza del transportador
Elevadores de cubos continuos
Los transportadores de cubo continuo tienen la misma estructura básica. Los cubos especialmente diseñados para transportar materiales a granel de todo tipo se montan entre dos cadenas de goma.
Los transportadores de cubo continuo se caracterizan por una cinta transportadora completamente cerrada y sin costuras. Esto significa que dos cubos adyacentes están conectados entre sí por una solapa de goma flexible, conocida como solapa de conexión. Esta conexión está positivamente entrelazada y sin huecos, lo que asegura que el material a granel no pueda fluir entre los cubos.
La pérdida de producto es mínima. A pesar de ello, el diseño es lo suficientemente flexible como para permitir que los materiales sean transportados tanto horizontal como verticalmente sin ningún punto de transferencia de productos. La duración de la transferencia es virtualmente ilimitada. Se dispone de diferentes materiales para cada componente del transportador de cubos. Los materiales se seleccionan de acuerdo con los requisitos de compatibilidad, temperatura y propiedades físicas y químicas de los materiales que se transportan.
Las piezas individuales, como los cubos o las válvulas de conexión, pueden ser reemplazadas individualmente.
El transportador de cubo continuo de bajo mantenimiento es especialmente adecuado para los clientes que dan gran importancia a la rentabilidad y la productividad y desean mantener sus costos de mantenimiento y reparación lo más bajos posible.
Ya se han creado longitudes de transporte de hasta 50 m en vertical o 100 m en horizontal utilizando transportadores de cubo continuo. También se pueden alcanzar capacidades de transporte de hasta 100 m³/h.
Entre otras cualidades, los transportadores de cubo continuo son ideales para transportar polvos finos desde un tamaño micrométrico hasta productos gruesos.
Todas las partes que entran en contacto con el producto también pueden ser suministradas en calidad de alimentos. Esto, por supuesto, incluye certificados actualizados de acuerdo con las normas aplicables como EC 1935/2004 y 10/2011 o 21 CFR 175-181.
Todos los transportadores de cubo continuo también están disponibles con un certificado ATEX para las zonas de explosión de polvo 20 a 22.
En el corazón del transportador continuo de cubos hay una robusta cinta transportadora: las cadenas de goma y los cubos están conectados, asegurando el transporte fiable de sus materiales a granel.
También existen versiones no alimentarias:
Con las cadenas de goma sin eslabones, los elevadores de cubos pendulares son muy conocidos en el sector no alimentario. Incluso los materiales abrasivos y de desgaste pueden ser transportados sin problemas. Las mercancías transportadas se alimentan con cuidado y no se recogen, lo que minimiza la tensión del material y el desgaste del cubo.
Para los sistemas en los que hay riesgo de explosión de polvo, los elevadores de cubos pendulares también están disponibles con certificación ATEX.
Utilizando una amplia gama de materiales para cadenas y cubos de goma, los sistemas pueden adaptarse a los requisitos exigidos. Los elevadores de cubos han demostrado su valor para muchos tipos de productos:
- Polvos y gránulos,
- Productos químicos
- Materiales de construcción
- Reciclaje
- Cerámica
- Los plásticos...
Tornillo
Las piezas de metal
Monedas
Polvo de lavar
Puntos fuertes del equipo
Continúa
- Funcionamiento suave y estable
- Huella pequeña
- Gran capacidad y velocidad de transporte
- Versión Atex disponible
Viajeros
- Los cubos pueden ser retirados sin herramientas para la limpieza externa
- Disponemos de un higiénico diseño tubular de acero
- Hay muchas versiones de línea diferentes disponibles
- Son posibles varios puntos de descarga
- Para los productos pesados o contados, la posición del cubo puede determinarse de forma fiable en cualquier momento (¡sin estirar las cadenas de goma!).
- Versión Atex disponible
Media
Nuestro equipo en video
Pendulum bucket elevator
Elevador con péndulo o cubos continuos.
Nuestro equipo en fotos
Versión para la seguridad alimentaria
Las cadenas y cubos de goma están disponibles para la máxima seguridad alimentaria con certificados según las normas europeas (directivas de la UE) y americanas (FDA).
Transporte delicado e higiénico
Los elevadores de cubos pendulares son especialmente adecuados para el transporte suave e higiénico de productos alimenticios a granel.
Transporte delicado de materiales frágiles
Nuestros elevadores de cubos también pueden ser equipados con estaciones de limpieza.
Varios puntos de depósito en un transportador mecánico
Como ya se ha mencionado, los elevadores de cubos pendulares pueden diseñarse con varios puntos de caída.
Cubo diseñado para materiales abrasivos
Incluso los materiales abrasivos y de desgaste pueden ser transportados fácilmente.
Manipulación de materiales frágiles: pretzels
Los cubos pueden diseñarse en materiales de grado alimentario, detectables y/o conductores, en plena conformidad con los requisitos de la aplicación en cuestión.
Montaje de elevadores de cubos pendulares
La característica sobresaliente de los elevadores de cubos pendulares es la posibilidad de montar y desmontar los cubos en pocas operaciones y sin herramientas.
Un solo punto de descarga
Los transportadores de cubo continuo se caracterizan por una cinta transportadora completamente cerrada y sin costuras.
Amplia gama de materiales para cadenas y cubos de goma
Utilizando una amplia gama de materiales para cadenas y cubos de caucho, los sistemas pueden adaptarse a las necesidades. Los elevadores de cubos han demostrado su eficacia en muchas áreas de productos.
Los cubos pueden ser removidos con herramientas
Con las cadenas de caucho sin eslabones, los transportadores de cubos continuos y pendulares son perfectamente adecuados para el sector no alimentario.
Cinta transportadora de cubos para cargas pesadas
Los bienes transportados se alimentan con cuidado y no se palan, lo que reduce al mínimo la tensión de los materiales y el desgaste de los cubos.
Diseño higiénico
La estructura puede diseñarse de acuerdo con los más estrictos requisitos de higiene, por ejemplo, con un armazón tubular sin superficies horizontales ni espacios muertos.
Múltiples puntos de descarga
El diseño es lo suficientemente flexible como para permitir que los materiales sean transportados tanto horizontal como verticalmente sin riesgo de que el producto caiga.
Desmantelamiento de cubos pendulares en un elevador mecánico
En los transportadores de cubos pendulares, los cubos pueden retirarse sin herramientas en una sola acción para limpiarlos externamente.
Features
Las características técnicas
2 tipos de elevadores de cubos:
- Continúa :
- Un punto de descarga
- La retirada de los cubos es posible con herramientas - Viajeros:
- Varios puntos de descarga
- Los cubos pueden ser removidos sin herramientas
- Acabados higiénicos para una fácil limpieza
ELEVADOR DE CUBOS BASCULANTES
La característica sobresaliente de los elevadores de cubos pendulares es la posibilidad de montar y desmontar los cubos en unos pocos movimientos y sin herramientas. Esto es particularmente útil para la limpieza frecuente debido a los cambios regulares de productos, por ejemplo.
Por lo general, se guarda un segundo juego de cubos para sustituir rápida y fácilmente los cubos "sucios" por otros limpios durante los cambios de producto, con lo que se reduce al mínimo el tiempo de inactividad.
Como ya se ha mencionado, los elevadores de cubos pendulares pueden ser diseñados con múltiples puntos de caída. Estos puntos de caída suelen ser controlados por aire comprimido suministrado por un cilindro. Esto significa que se pueden cargar varios silos de almacenamiento, o incluso básculas multicabezal o máquinas de envasado.
Otra gran ventaja de los elevadores de cubos basculantes es su capacidad para transportar materiales a granel que ya han sido pesados o contados. En este caso, el elevador de cubos pendulares puede ser el enlace perfecto entre las básculas o máquinas de conteo de cabezas múltiples y el equipo de envasado asociado, como las máquinas de bolsas tubulares. Con los elevadores de cubos pendulares, puedes estar seguro de que lo que se llenó en la parte inferior también llega a la parte superior.
Los elevadores de cubos pendulares son especialmente adecuados para el transporte suave e higiénico de productos alimenticios a granel y vertibles. La interacción de la cadena de caucho resistente a la corrosión y libre de lubricantes y los cubos pendulares de fácil limpieza ha satisfecho a diversos fabricantes de alimentos durante muchos años, al cumplir los estrictos requisitos de su sector.
Nuestros transportadores de cubos pueden, por supuesto, estar equipados con estaciones de limpieza CIP. Con la estación de limpieza in situ, los cubos y cadenas pueden limpiarse automáticamente con aire comprimido o agua.
Dimensiones de los elevadores de cubos pendulares
| Type | A | B | C1 | C2 | D | E | F [min.] | H [min.] | K [min.] | L [min.] | M [min.] | P | S | U | El espaciado de los cubos | Volumen del cubo |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P5 | 518 | 420 | 550 | 450 | 160 | 250 | 685 | 970 | 720 | 620 | 500 | 480 | 625 | 195 | 165 | 1.6 |
| P10 | 668 | 570 | 550 | 450 | 310 | 250 | 685 | 970 | 720 | 620 | 500 | 480 | 625 | 345 | 165 | 2.8 |
| P20 | 798 | 700 | 650 | 550 | 440 | 250 | 820 | 1,220 | 855 | 72 | 600 | 530 | 675 | 476 | 198 | 5.5 |
| P30 | 918 | 820 | 820 | 700 | 400 | 400 | 1,300 | 2,950 | 1,525 | 1,050 | 936 | 700 | 900 | 480 | 258 | 12.1 |
| P40 | 1,218 | 1,120 | 820 | 700 | 700 | 400 | 1,300 | 2,950 | 1,525 | 1,050 | 936 | 700 | 900 | 780 | 258 | 19.5 |
Dimensiones en mm - Volumen del cubo 100% / Volumen de agua en litros
Rendimiento de transporte en m³/h. del elevador de cubos basculantes
ELEVADOR DE CUBOS CONTINUO
La velocidad de transporte estándar de 0,5 m/s es el compromiso ideal entre la capacidad y el transporte sin pérdidas y con ahorro de producto. Sin embargo, también se pueden alcanzar sin problemas velocidades de hasta 1 m./s. Todos los componentes involucrados están coordinados entre sí para asegurar una alta disponibilidad y fiabilidad.
Los transportadores de cubo continuo están diseñados para una máxima fiabilidad operacional.
La construcción autónoma, si es necesario a prueba de polvo e incluso de gas, asegura que los productos y el polvo permanezcan en el interior de la vivienda y no escapen al ambiente circundante. Así pues, incluso si se transportan materiales a granel peligrosos para la salud, no hay riesgo de contaminación de las zonas de trabajo circundantes. Todos los transportadores de cubos también pueden estar equipados con conexiones para sistemas de extracción.
La alimentación controlada del producto es esencial para el uso de nuestros transportadores de cubo continuo. En combinación con la alimentación optimizada del producto, esto resulta en un sistema de transporte prácticamente sin pérdidas.
En el punto de transferencia del transportador de cubos, el material transportado cae del cubo bajo la influencia de la gravedad y no es expulsado, como ocurre con los elevadores estándar. Este método es mucho más suave con el producto y reduce considerablemente las emisiones de polvo.
El transportador de cubo continuo de bajo mantenimiento es especialmente adecuado para los clientes que conceden especial importancia a la rentabilidad y la productividad y que desean mantener sus costos de mantenimiento y reparación lo más bajos posible.
Ya se han logrado longitudes de transporte de hasta 50 m en vertical o 100 m en horizontal. También se pueden considerar capacidades de transporte de hasta 100 m³/h.
Entre otras cualidades, los transportadores de cubo continuo son ideales para transportar polvos finos desde un tamaño micrométrico hasta productos gruesos.
Hay una solución a medida para cada aplicación.
Dimensiones de los elevadores de cubos continuos
| Type | A | B | C1 | C2 | D | E | F [min.] | H [min.] | K [min.] | M [min.] | P | S | U | Espacios de cubo | Volumen del cubo |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SEB 03 | 338 | 260 | 465 | 350 | 80 | 150 | 530 | 685 | 645 | 550 | 260 | 355 | 121 | 99 | 0,3 |
| SEB 05 | 478 | 400 | 465 | 350 | 200 | 150 | 530 | 685 | 645 | 550 | 260 | 355 | 253 | 99 | 0,7 |
| SEB 1/05 | 458 | 380 | 555 | 460 | 150 | 250 | 820 | 1.220 | 1.015 | 750 | 410 | 625 | 212 | 165 | 1,7 |
| SEB 1 | 598 | 500 | 615 | 500 | 150 | 250 | 970 | 1.900 | 1.255 | 843 | 410 | 625 | 212 | 165 | 1,7 |
| SEB 2/05 | 518 | 440 | 645 | 550 | 200 | 250 | 1.100 | 1.730 | 1.365 | 943 | 550 | 675 | 267 | 198 | 33,0 |
| SEB 23,0 | 668 | 570 | 715 | 600 | 150 | 250 | 1.150 | 1.900 | 1.415 | 943 | 550 | 675 | 267 | 198 | 3,0 |
| SEB 4 | 718 | 620 | 715 | 600 | 300 | 250 | 1.150 | 1.900 | 1.615 | 1.140 | 550 | 675 | 392 | 198 | 5,1 |
| SEB 5 | 818 | 700 | 915 | 750 | 280 | 400 | 1.325 | 2.250 | 1.425 | 915 | 750 | 1.100 | 375 | 215 | 6,5 |
| SEB 10 | 1.118 | 1.000 | 935 | 770 | 450 | 400 | 1.350 | 2.250 | 1.925 | 1.290 | 750 | 1.100 | 600 | 215 | 10,0 |
Dimensiones en mm - Volumen del cubo 100% / Volumen de agua en litros
Rendimiento de transporte en m³/h. del elevador de cubos continuo
Case studies
Las aplicaciones con este equipo
Transferencia vertical de las dragas
Polvos procesados: malto dextrina, sorbitol, azúcar glasé, azúcar cristal... - Transferencia vertical de dragas - Instalación de elevadores de cubos basculantes que permiten la manipulación de...Agroalimentaria
-
Alimentación de la máquina de recubrimiento
Polvos procesados: harina de guisante, harina de soja, harina de trigo, harina de avena, harina de salvado, aditivos... - Alimentación de máquinas de recubrimiento - El propósito de la planta es...Agroalimentaria
-
Transferencia continua de galletas
Productos elaborados: galletas de aperitivo, aperitivos, patatas fritas y galletas saladas - Transferencia continua de galletas saladas - En la salida de la extrusión, después de la alimentación de...Agroalimentaria
-
Transferencia y empaquetado de caramelos
Produits traités : confiseries, bonbons, berlingots, friandises - Transfert et conditionnement de bonbons - Objectif : alimentation de peseuse associative en amont de la conditionneuse verticale.Agroalimentaria
-
Automatización de la alimentación del proceso de zinc en polvo
Polvos procesados: polvo de zinc y aditivos. El objetivo es mejorar la carga manual de los polvos e implantar un sistema automatizado completo para la dosificación precisa de los ingredientes en los...Energía
