Caja trituradora para súper sacos - Trituración de súper sacos para romper la fijación en masa del producto

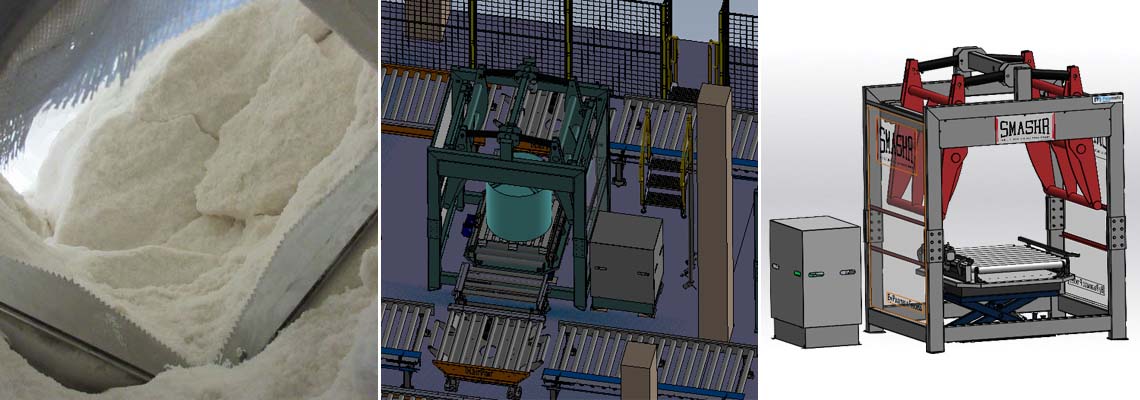

La estación de vaciado de big bags SmashR® Conv ofrece a los operarios autonomía en la descompactación de polvos almacenados en súper sacos.
En su versión automática, controla los ciclos de masaje, la duración de los ciclos y la evacuación del súper saco desmenuzado, sin intervención repetitiva del carretillero.
De este modo, se optimizan los tiempos de producción y se automatiza la trituración de los grumos de los súper sacos.
Funcionamiento de un ciclo "estándar
- El big bag se introduce en el transportador
- El ciclo se inicia automáticamente
- Las hojas de la puerta ejercen 4 presiones hacia arriba sobre el súper saco
- La mesa gira 90
- Las hojas ejercen 4 presiones hacia arriba sobre el súper saco
- La mesa gira 90
- El ciclo se completa y el súper saco se descarga automáticamente.
El número de presiones y giros de la mesa es ajustable.
Duración de un ciclo "estándar": 5 min.
Rendimiento: aprox. 12 súper sacos/h.
Fuerza hidráulica: >15 t / >150 kN
Finalidad: descompactar súper sacos
Puntos fuertes del equipo
- Automatiza la descompactación de sus súper sacos
- Rompe los grumos de polvo para permitir el vaciado completo de los súper sacos
- Garantiza un proceso limpio: los bloques de producto se trituran directamente en el súper saco
- Las hojas pivotantes permiten una trituración "profunda" de los productos sin dañar el súper saco
- Sistema adaptable a todos los tamaños de súper saco y durezas de polvo
Media
Nuestro equipo en video
Big bag conditioner SmashR
Descompactador de súper sacos para facilitar el vaciado de su producto.
Ecran de contrôle SmashR®
Décompacteur big bags SmashR
Bulk bag massager
Nuestro equipo en fotos
Compactador de súper sacos
El descompactador de súper sacos o FIBC es la solución ideal para romper la masa de sus productos.
Desembale facilmente los súper sacos
SmashR® facilita el flujo de su producto y permite un fácil vaciado de sus súper sacos.
Control remoto SmashR®
La máquina SmashR® se controla a distancia mediante un PLC específico.
Descompactación de súper sacos a granel
SmashR®, "the ultimate big bag conditioner" descompacta sus súper sacos a lo largo de su proceso de producción gracias a su sistema de masaje hidrual.
Súper saco descompactación SmashR®
Descompactación de súper sacos con los cilindros hidráulicos de la jaula de masaje SmashR®.
Súper sacos caja de masage SmashR®
La jaula de masaje del súper saco optimiza el vaciado para sus operarios de producción.
Jaula de masaje súper sacos
La jaula de masaje súper sacos mejora el flujo de polvo.
Crushing súper saco
Recinto de masaje para súper sacos ; los brazos se accionan mediante cilindros hidráulicos.
Vaciado optimizado de súper sacos
El sistema de masaje facilita el flujo de polvos a granel.
Ayuda para vaciar súper sacos
Los brazos rompen los grumos de polvo para facilitar el vaciado del súper saco.
Sistema hidráulico para masajear súper sacos
Sistema de masaje hidráulico para optimizar el flujo de polvo.
Panel de control con pantalla táctil
El operador selecciona el modo de funcionamiento deseado entre una serie de modos preestablecidos. Cada modo se puede configurar.
Jaula de masaje para súper sacos
Las escotillas masajean el súper saco para destruir los terrones.
Desempaquetador de súper sacos
La estación de masaje consta de 2 pares de cilindros hidráulicos, que permiten el masaje simultáneo a través de las aletas situadas en 2 lados opuestos del súper saco.
Trituradora de súper sacos
El súper saco se masajea mediante empujadores hidráulicos, que disgregan la masa del súper saco cuando está "en bloque" para facilitar su vaciado.
Estación de masaje súper saco
Para preparar el producto antes de desembalarlo.
Features
Las características técnicas
| Producción |
12 súper sacos/h. |
|---|---|
| Fuerza | >15t./>156 kN |
| Dimensiones exteriores de la jaula | 2 600 x 2 200 x 3 450 mm |
| Carga máxima de la mesa elevadora | 1 500 kg |
| Dimensiones de la plataforma | 1 700 x 1 000 mm |
| Altura máxima del súper saco | 1 600 mm |
| Tiempo de subida | aprox; 25 sec. |
| Tiempo de descenso | aprox. 10 seg. bajo carga |
*Si la altura del súper saco es superior a 1.600 mm, el modelo adecuado es el SmashR® Fly.
Procedimiento :
1. El súper saco se transporta por la cinta transportadora.
2. El modo de descompactación se ha preseleccionado teniendo en cuenta :
- La altura del súper saco
- El número de ciclos de masaje
- El número de veces que se sube y se baja la mesa.
- Una vez seleccionado el modo de funcionamiento, el operario inicia el ciclo desde la consola de control.
3. El ciclo de masaje se inicia automáticamente.
4. Una vez finalizado el ciclo, el súper saco se evacua hacia la cinta transportadora.
Options
Opciones disponibles
-
Bomba de alta velocidad
Ventaja :
- Mayor rendimiento
Descripción :
Esta opción consiste en equipar el SmashR con una bomba hidráulica de alta velocidad, que acelera los ciclos de recorte de súper sacos.
Durante la fase de aproximación, las hojas se mueven a alta velocidad pero con baja presión.
Para el masaje, una bomba más lenta y de alta presión rompe los terrones en profundidad.
Con una bomba de alta velocidad, la SmashR® puede procesar súper saco más rápidamente. - Mayor rendimiento
-
Sistema de trazabilidad integrado
Ventajas :
- Trazabilidad del ciclo completo
- Opción: impresión en súper saco o impresora de etiquetas
Descripción :
El sistema de trazabilidad integrado permite al SmashR® generar informes detallados sobre las operaciones realizadas, incluyendo datos como la duración de los ciclos, la fuerza aplicada, los tiempos de inactividad, etc. Estos informes proporcionan una trazabilidad completa del proceso de desembalaje de súper sacos, lo que puede resultar esencial para el control de la calidad, el cumplimiento de la normativa y la mejora continua del proceso. Los datos se almacenan en un servidor o en una memoria USB.
Opción complementaria: la incorporación de una impresora para etiquetar sus súper sacos. -
Escaneado 3D del súper saco
Ventajas :
- Permite una amplia gama de tamaños de súper saco
- Mayor seguridad para evitar daños en los súper sacos
Descripción :
El sistema de telémetro integrado analiza automáticamente el tamaño y la forma del súper saco antes de iniciar el ciclo de desmenuzamiento. A partir de estos datos, el SmashR® ajusta automáticamente sus parámetros para garantizar una descompactación óptima. Este sistema es muy útil para :- Súper sacos de gran valor
- Súper sacos con formas inusuales
- Productos muy frágiles
- Productos tóxicos
- Súper sacos que varían regularmente de tamaño
Cuando se inicia un ciclo con la estación clásica, el posicionamiento y los ajustes dependen del operario. En este caso, el sistema se encarga de los distintos ajustes.
-
ATEX
Ventajas :
- Trabajo en zonas explosivas
- Mayor seguridad
Descripción :
El SmashR® ATEX es una solución especialmente diseñada para entornos en los que la seguridad es primordial, especialmente en zonas con riesgo de explosión.
Ofrece una serie de características que garantizan el cumplimiento de las normas ATEX, entre las que se incluyen :Entorno aislado: cada elemento de riesgo está aislado. Esto significa que no existen riesgos en el interior del SmashR®.
Mesa elevadora ATEX: la mesa elevadora del SmashR también está diseñada conforme a las normas ATEX, lo que garantiza la seguridad cuando se aplastan súper sacos que contienen polvos inflamables.
Puesta a tierra del súper saco durante el masaje: Un sistema innovador permite al SmashR® poner a tierra el súper sacos, reduciendo el riesgo de electricidad estática en entornos sensibles.
Conforme a las normas de seguridad contra el polvo, es apto para las zonas 22.
-
Jack rompecorazones en la parte superior de la bolsa grande
Ventaja :
- Rompe terrones en el corazón del súper saco
Descripción :
Esta opción añade cilindros adicionales en la parte superior del SmashR®, proporcionando una presión extra para un desmenuzamiento más eficaz del súper saco.
En este caso :
- El ciclo se inicia con el súper saco sobre la mesa
- Las hojas de la puerta ejercen 4 presiones, de abajo hacia arriba, sobre el súper saco.
- La mesa elevadora desciende
- El cilindro rompecorazones se extiende
- La mesa elevadora sube y presiona el súper saco contra el cilindro del rompecorazones.
- La mesa gira 90° y se repite el ciclo.Esta característica es especialmente útil para materiales muy compactos o difíciles de desmenuzar, mejorando la productividad y la eficacia en el proceso de descarga de súper sacos.
Fuerza de la mesa: 2T / 20 kN
-
Carcasa protectora de la unidad de potencia hidráulica
Ventajas :
- Evita que los operarios accedan al sistema hidráulico
- Protege la unidad de potencia hidráulica de entornos peligrosos
Descripción :
Esta carcasa proporciona protección adicional para la unidad de potencia hidráulica. Impide el acceso de los operarios y protege el grupo de polvo y entornos peligrosos.
