Transporte neumático diluido - Aumentador de presión - Ciclofiltro
Ciclo de transferencia neumática diluida en fase densa
Transporte de productos en polvo y granulados
Línea de ciclofiltros
Esta transferencia neumática permite transportar productos a granel, polvos y gránulos a altas velocidades en largas distancias.
Características principales del producto:
Esta transferencia neumática en fase diluida, generalmente por presión, permite transportar productos a granel, polvos y gránulos a altas velocidades en distancias significativas (productos ligeramente frágiles). Se basa en el uso de sas alveolares (válvulas rotativas) que permiten la introducción de cantidades medidas de producto en la tubería.
Aplicación habitual de transferencia neumática en fase diluida por presión: descarga de silos y llenado de silos.
Equipo integrado:
Puntos fuertes del equipo
- La tasa de dilución del producto en el aire es muy importante para que un flujo de aire alto transfiera el producto (a granel, polvos, gránulos).
- Facilidad para suministrar varios puntos de recepción desde un punto de suministro.
Media
Nuestro equipo en fotos
Transferencia neumática de ciclofiltro
El ciclofiltro o transferencia de presión neumática de Palamatic Process consiste en transportar materiales creando una presión positiva dentro de una tubería sellada.

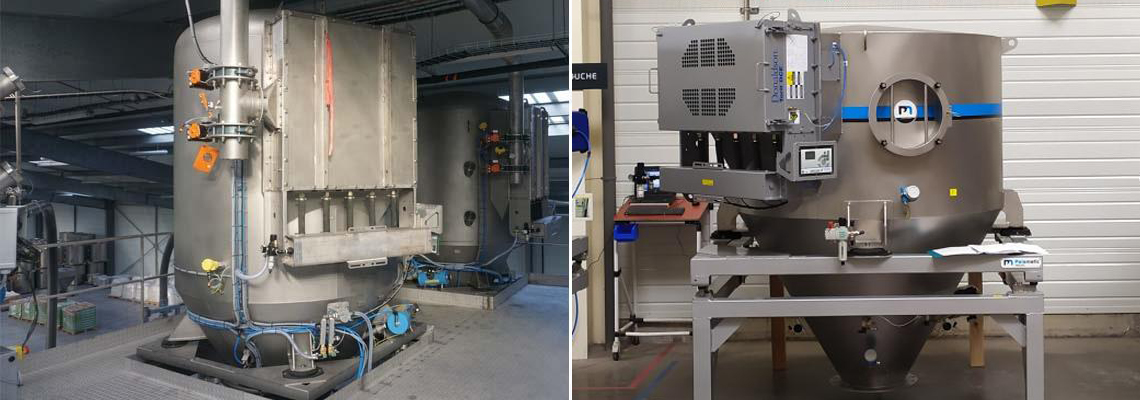

Ciclofiltro de alto caudal en la instalación Palamatic
Ciclofiltro de alto caudal en instalación Palamatic para el trasiego de sus productos a granel y en polvo.
Ciclofiltro de fase diluida con transporte neumático Palamatic
Ciclofiltro de empuje de fase diluida con refuerzo industrial que envía aire a presión.
Features
Las características técnicas
| Modelos | Superficie filtrante en m³ | Ø Cuerpo | Ø conexión | Volumen útil | Ø descarga ciclofiltro |
|---|---|---|---|---|---|
| CYS 01 | 3 | 800 | 60,3 | 300 | DN 200 |
| CYS 02 | 3 | 800 | 76,1 | 300 | DN 250 |
| CYS 03 | 5 | 1 000 | 88,9 | 445 | DN 300 |
| CYS 04 | 6 | 1 200 | 104 | 515 | DN 300 |
| CYS 05 | 12 | 1 200 | 139,7 | 905 | DN 350 |
| CYS 06 | 15 | 1 400 | 168,3 | 1 320 | DN 350 |
| CYS 07 | 30 | 1 700 | 219,1 | 2 275 | DN 350 |
Un aumentador de presión envía aire a presión (controlado) a través de una válvula en la tubería de transferencia, con alta velocidad de movimiento (24 a 30 m / s). Este aire se mezcla con el producto y se transporta al final de la línea. La separación de aire / producto se garantiza mediante un sistema de filtración, seguido de una tolva receptora y una válvula de distribución (este es el caso más común).
Case studies
Las aplicaciones con este equipo
Alimentación animal (piensos)
Polvos procesados: aditivos alimentarios - Alimentación animal - Especialista en aditivos destinados a la alimentación animal.Agroalimentaria
-
Carga del camión
Polvo procesado: polipropileno - Carga de camiones - Esta línea de manejo de polvo está destinada a suministrar camiones con gránulos a una velocidad alta de 25 t./h. El imperativo de producción es no...Química
-
Compresor para alimentación de volquetes
Productos procesados: cáscaras de huevo trituradas - Compresor para alimentación de volquete - La función del equipo consiste en recolectar cáscaras de huevo trituradas de una centrífugadora / molino...Agroalimentaria
-
Línea de molienda
Polvo procesado: lisina - Línea de molienda - Esta instalación concierne a uno de los líderes mundiales en nutrición animal.Agroalimentaria
-
Descarga de harina
Polvo procesado: harina de trigo - Descarga de tanques - Descarga de harina de tanques a silos de almacenamiento.Agroalimentaria
-
Carga de silos
Polvo procesado: azúcar cristal - Carga de silos - Esta instalación es de una empresa de fabricación de refrescos que desea aumentar su producción.Agroalimentaria
-
Transferencia de azúcar refinada
Polvo procesado: azúcar refinada - Transferencia de azúcar refinada - Instalación en un puerto que permite el reacondicionamiento del azúcar almacenado en contenedores marítimos a una línea de llenado...Agroalimentaria
-
Unidad de producción de cola
Polvos procesados: polvos de poliéster - El polvo se entrega en grandes bolsas o sacos que se almacenan en una tolva de almacenamiento intermedio pesada.Química
-
Vaciado de grandes sacos de material de cereal seco
Productos transformados: salvado de trigo, harina de trigo, salvado de trigo desinseccionado - Vaciado de grandes sacos de material de cereal seco - El objetivo de esta estación de vaciado de big bags...Agroalimentaria
-
Unidad de cría de insectos
Productos procesados: salvado, harina, excrementos, insectos vivos, insectos muertos - Unidad de cría de insectos - Este taller es el corazón del proceso de cría de insectos.Agroalimentaria
-
Descarga y llenado de big bags de dióxido de manganeso
Polvo procesado: óxido de litio-níquel-potasio - Descarga, llenado de big bags y traslado de material - El objetivo de esta instalación es proteger a los operarios con equipos diseñados para contener...Energía
-
Proceso de alimentación de mezcladores
Polvos procesados: copos de patata, sémola, sal, pan rallado - Nuevo taller de producción de llenado - Descarga, transferencia, almacenamiento, dosificación - Zona ATEX 22.Agroalimentaria
-
Proceso de producción de chocolate
Productos procesados: azúcar granulado, suero de leche, leche desnatada en polvo - Proceso de producción de chocolate líquido - Objetivos: descarga, transferencia, almacenamiento y dosificación de...Agroalimentaria
-
Descarga de vagones
Polvos procesados: almidón de tapioca, fécula de patata, almidón de maíz - Descarga de vagones cisterna - Línea de reenvasado de polvoAgroalimentaria
-
Manipulación de harina en línea de producción
Polvo tratado: harina - Manipulación de harina en línea de producción - Proceso de producción en panadería industrial - Alimentación de harinaAgroalimentaria
