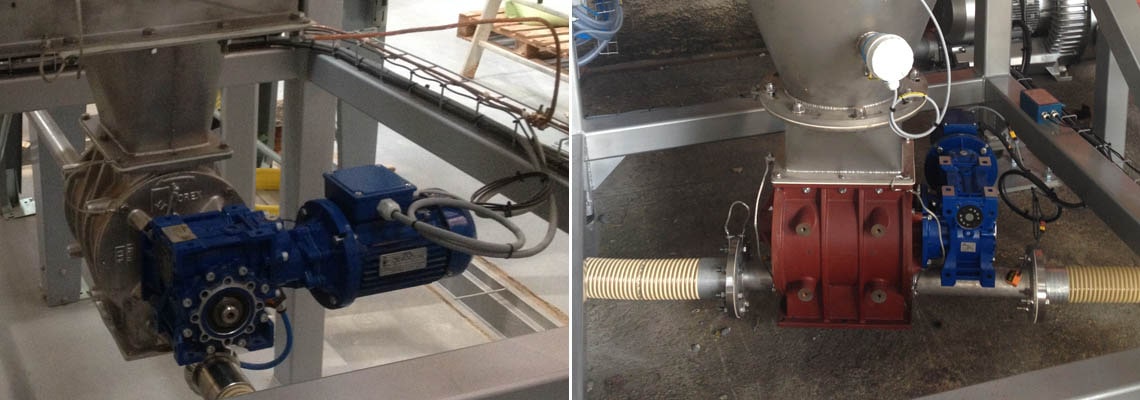

Válvula rotativa de paso lateral - Dosificación de polvos para la alimentación y descarga controlada.
15 modelos: flujo de 5 a 38 litros/tour
Fabricación en hierro fundido, inox 304, 316L
Estas válvulas están destinadas a aplicaciones de extracción bajo celdas (cargadas o no), flujo por gravedad o incluso solicitadas para el transporte neumático (vacío o presión).
Las válvulas están diseñadas para alimentar y descargar de manera controlada, productos en polvo o granulados de silos, tolvas, instalaciones de transporte neumático, filtros, ciclones.
Los rodamientos separados del dispositivo aseguran una buena estanqueidad al polvo para configurar la cerradura debajo de un filtro, ciclón, ciclofiltro, silo o tolva.
Funcionamiento:
Puntos fuertes del equipo
- Construcción robusta y compacta
- Disponible la versión ATEX, zona 22
- Tratamiento de superficie sobre el rotor: niquelado, revestimiento de teflón, cuchillas endurecidas
- Cuerpo en: hierro fundido o acero inoxidable AISI 304L / 316L
- Velocidad fija del rotor: 10, 20, 30 tr/min.
- Velocidad variable del rotor: 4 - 22 tr/min.
- Terminado superficial del cuerpo: romado, niquelado, revestimiento de teflón
- Motorización : directa por reductor, por variador coaxial con transmisión por cadena o sin motorización (eje desnudo, no necesita accionamiento)
Features
Las características técnicas
Dos compartimentos se llenan de material a través de la boca de llenado en la parte superior. Después de menos de media vuelta, el rotor descarga el material por gravedad (caída natural) en la corriente de aire comprimido que pasa a través de la parte inferior del distribuidor. El producto se transfiere así. La conexión en línea de la válvula y la tubería de transferencia garantiza la aceleración del producto. Se puede conectar una línea de desgasificación al cuerpo de la válvula rotativa para equilibrar los volúmenes y garantizar un llenado óptimo.
- Rotor: integral de cuchillas redondas con solapas (Viton®, Vulkolan y Teflon®)
- Velocidad fija del rotor: 10, 20, 30 tr/min.
- Velocidad variable del rotor: 4 - 22 tr/min.
Especificaciones técnicas:
| Modelos | RVSC05 | RVSC10 | RVSC15 | RVSC20 | RVSC35 | RVSC80 |
|---|---|---|---|---|---|---|
| Capacidad / tour en litros | 5 | 9 | 14 | 20 | 38 | 78 |
| Dimensiones de la brida | 166x122 | 135x238 | 148x276 | 196x337 | 240x470 | 284x569 |
| Velocidad de la válvula tr/min. | Coeficiente de llenado según el producto tratado | ||
|---|---|---|---|
| Muy fluido | Medio fluido | Poco fluido | |
| 10 | 90% | 85% | 80% |
| 20 | 80% | 75% | 70% |
| 30 | 70% | 65% | 60% |
