LLENADO DE BIG BAG - REACONDICIONAMIENTO DE LAS CENIZAS VOLANTES EN UN ÁREA CONFINADA
La estación de llenado de súper sacos FlowMatic® 02 AshFlow está especialmente diseñada para el reacondicionamiento de las cenizas volantes en las centrales térmicas.
El refiom se recoge a la salida de los filtros centralizados, en los silos o a la salida de los transportadores de cadena tipo Reddler y suele estar a altas temperaturas, hasta 250°C.
Las cenizas se colocan en big bags en un recinto completamente sellado para garantizar la seguridad de los operarios de la planta. La naturaleza extremadamente abrasiva y agresiva de la ceniza se tiene perfectamente en cuenta en esta solución de ensacado grande y confinado. Además, en función de la temperatura de las cenizas (refiom), la estación de big bag puede aceptar contenedores metálicos para garantizar el almacenamiento de las cenizas por encima de los 110°C.
La contención de la estación de big bag FlowMatic® 02 AshFlow está garantizada por un recinto hermético con una puerta con cerradura y una junta hinchable para la conexión del big bag.

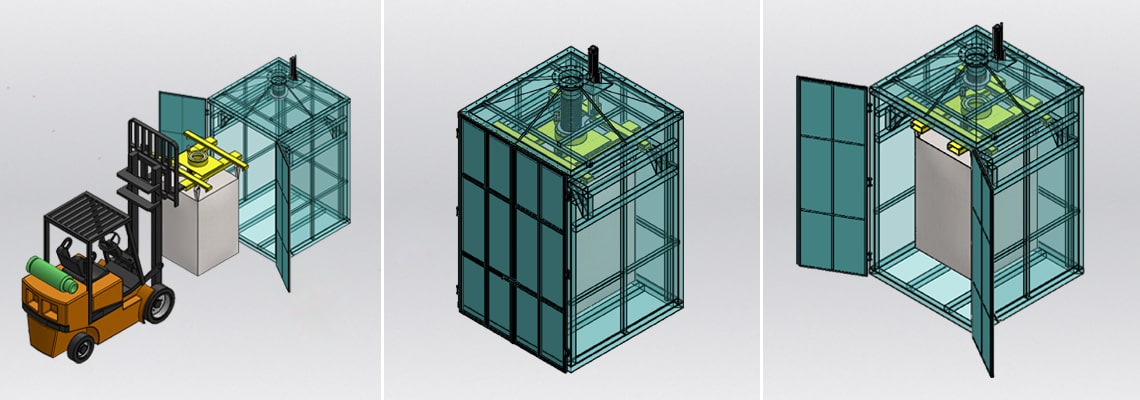

La evacuación del big bag de su recinto está asegurada por un sistema de cajones que permite una manipulación por parte del operario. El cierre de la manga del big bag está asegurado en la contención.
Para garantizar un llenado autónomo y seguro del big bag, un ventilador se encarga de darle forma. El control del llenado se realiza mediante sensores de peso (células de carga) o un sensor de microondas que detecta el nivel alto.
Las estaciones de acondicionamiento de big bags pueden instalarse en paralelo para garantizar el vaciado continuo de los filtros de polvo.
-
Automatización2
-
Productos abrasivos4
Procedimiento:
- Apertura de la cabina de contención por el operador
- Colocación de la bolsa grande en los ganchos de fijación
- Conexión del manguito de llenado a la junta de contención hinchable
- Validación de la configuración de la autorización de carga
- Alarma de nivel alto alcanzada
- Evacuación de la bolsa grande antes de cerrar la manga
Para facilitar el manejo, los ganchos de fijación, así como el cabezal de conexión, pueden extraerse desde el exterior de la cabina. La reconexión es automática y está garantizada por un cilindro neumático que conecta la salida de cenizas con el cabezal de llenado.
También se puede considerar una estación de llenado de big bags FlowMatic®02 estándar para el llenado de contenedores flexibles con contención total.
Puntos fuertes del equipo
- Contención de las cenizas en una cabina sin polvo
- Resistencia a la temperatura hasta 250°C
- Llenado optimizado de big bags
- Control del nivel de llenado
- Ergonomía facilitada por el sistema extraíble
Media
Nuestro equipo en fotos
Llenado del big bag FlowMatic02® AshFlow
Sistema de llenado de big bags FlowMatic02® Ashflow antes de entrar en el área confinada.
FlowMatic02® Ashflow con sensores de peso
El control de llenado se realiza mediante sensores de peso que detectan el nivel alto.
Features
Las características técnicas
|
VELOCIDAD |
De 10 a 20 big bags/hora |
|
CAPACIDAD |
2 toneladas/ big bag |
|
MATERIALES DE FABRICACIÓN |
Acero pintado, acero inoxidable 304L |
|
POTENCIA INSTALADA |
0.2 kW |
|
CONSUMO DE AIRE COMPRIMIDO |
0.9 Nm³/h |
|
ÍNDICE DE ELIMINACIÓN DE POLVO |
500 m³/h (incluido el desempolvado de la cabina) |
