Llenado de súper sacos - Confinamiento y estabilidad de súper sacos

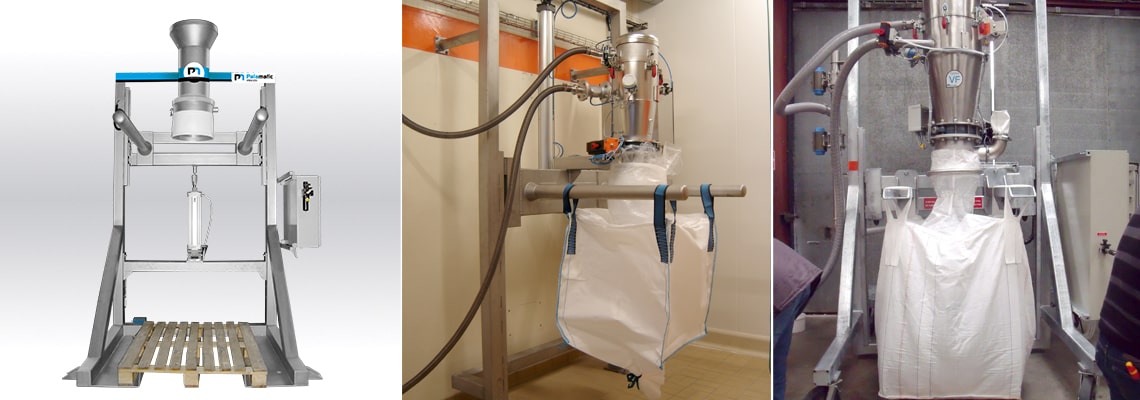

La estación de llenado de súper sacos fue diseñado para llenar contenedores flexibles en confinamiento total. La estación FlowMatic® 02 está integrada por un sello inflable y una sección de colgado de súper sacos que es ajustable en altura. El ajuste de la estructura es realizable gracias a un cilindro neumático controlado de manera automática, que da al súper saco una forma óptima durante el proceso de llenado y esto permite el buen acondicionamiento de súper sacos de diferentes tamaños. El cabezal de llenado está diseñado con doble cubierta para asegurar el equilibrio de los volúmenes y también evitar toda emanación de polvo en la atmosfera.
La estación de llenado FlowMatic® 02 posee una cadena de llenado de 10 a 20 súper sacos por hora.
El ajuste automático de altura de las horquillas, a través del cilindro de tensión, permiten el posicionamiento en tensión del súper saco. Este dispositivo asegura un llenado óptimo y estable. El sello inflable fija firmemente el ducto de llenado durante el proceso de acondicionamiento; permite también manejar altas tasas de fluido de producto.
Puntos fuertes del equipo
- Horquilla ajustable en altura para la carga óptima de todo tipo de sacos grandes.
- Sello inflable para asegurar un confinamiento durante el paso de flujos importante de producto
- Cilindro de tensión, asegura el perfecto procesamiento de los súper sacos y los prepara para su manipulación
- Se puede retirar el súper saco con una carretilla o una transpaleta
Media
Nuestro equipo en fotos
Llenado de big bags
Sello de inflado en estación de envasado de big bags.

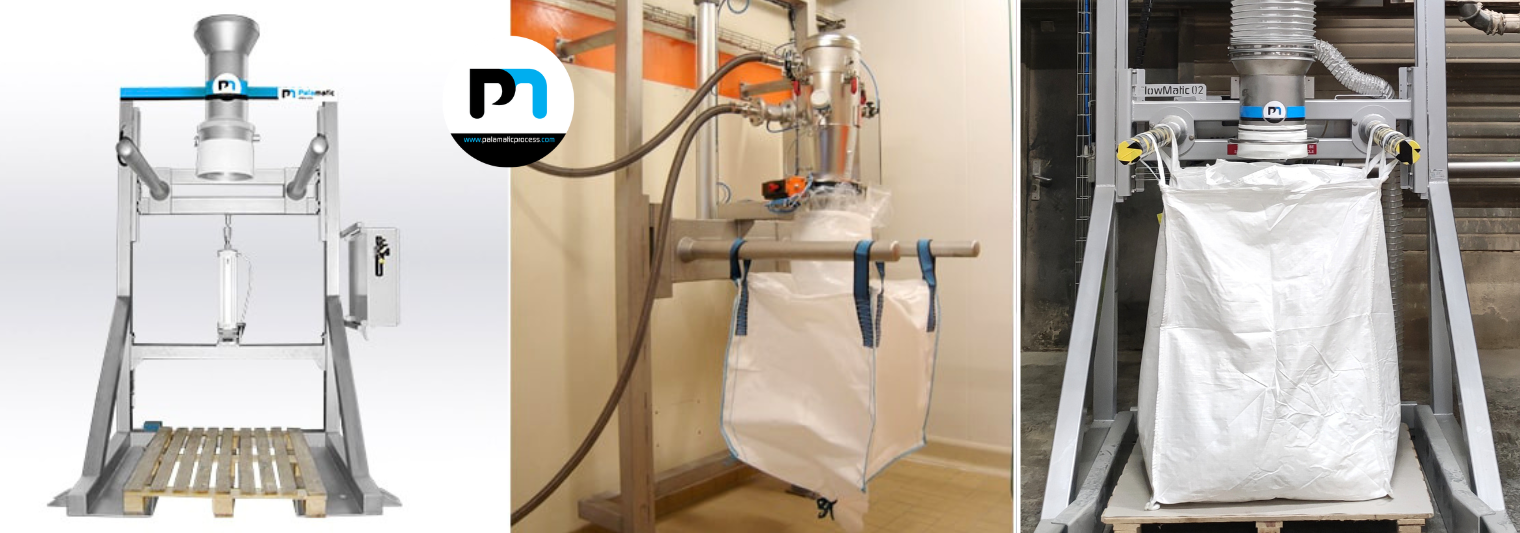

FlowMatic® 2 Palamatic Process
FlowMatic® 02 llenadora de big bags de Palamatic Process.
Línea de llenado de big bags
La estación de cribado de vaciado de sacos Sacktip® SE alimenta la estación de llenado de big bags.
El producto en polvo o a granel se transporta sin daños mediante un tornillo transportador fácil de limpiar. Para evitar la formación de aglomerados, se instala una criba vibratoria debajo de la estación de vaciado de sacos.
Envasado en big bag - FlowMatic® 02
Llenado de un big bag con una válvula de compuerta giratoria.
Manipulación de productos a granel - Sistema de llenado de big bags
Las horquillas de la estación de carga de big bags están equipadas con horquillas ajustables para un llenado óptimo de todo tipo de big bags.
FlowMatic® 02 en una línea de transporte neumático
Las horquillas redondas de la estación de llenado de big bags son ajustables en anchura, lo que facilita la extracción del big bag.
FlowMatic® 02 con tolva
Llenado de big bags con derivados fluorados en una línea de producción de etanol.
Carga a granel en big bags
Esta aplicación consiste en una estación de envasado de gránulos en big bags a partir de una tolva pulmón.
La estación de envasado en big bags está equipada con un sistema de pesaje controlado por una válvula de corredera para detener el flujo de material una vez alcanzado el peso objetivo.
Los big bags llenos se retiran mediante una transpaleta eléctrica.
Sistema de llenado de big bags en una línea de transporte neumático
El ciclón de transporte por vacío se utiliza para introducir los polvos metálicos en la estación de llenado de big bags.
Acondicionador de big bags FlowMatic® 02
Estación de llenado de big bags FlowMatic® 02 con diseño higiénico. Lleva integrada una válvula rotativa para regular la velocidad de llenado.
Estación de llenado de big bags dobles
Llenado de big bags con materiales a granel para la fabricación de productos para la industria química.
Automatización de una estación de llenado de big bags
Automatización de la línea de llenado de big bags de barita FlowMatic® 02.
Tecnología Pal'Touch
PLC en una línea de envasado de big bags utilizando almidón de maíz.
Transportador sinfín para el llenado de big bags
Estación de carga de big bags en una planta de carbonato cálcico.
Manipulación de productos a granel - Llenado de big bags
Línea de producción de aromas alimentarios.
Sensor de nivel en estación de llenado de big bags
FlowMatic® 02 llenando una bolsa grande con sulfato de hierro.
Línea de llenado de big bags
Estación de llenado de sacos grandes en una línea de producción industrial de cola.
Llenado de big bags con transportador de rodillos
Proceso de fabricación de placas de yeso.
Línea de envasado en big bag
Línea de mezcla de aditivos para la producción de aromas para piensos.
Plataforma de envasado para big bags
Estación de envasado de big bags de maltodextrina.
Features
Las características técnicas
| Cadena | 10 a 20 súper sacos/h |
|---|---|
| Capacidad | 2 toneladas/ big bag |
| Material de fabricación | Acero, inox 304L |
| Potencia instalada | 0.2 kW |
| Consumo de aire comprimido | 0.9 Nm³/h |
| Eliminación de polvo | 300 m³/h |
Acabado: RAL 9006, microaeleado, electropulido
Presión de servicio: 6 bar
Entrada TOR : 0
Salida TOR : 2
Dimensiones maximas de súper sacos : 1 550 (l) x 1 550 (L) x 2 400 (H) mm
Horquillas en "U": permiten la extracción de las asas del súper saco (opcional)
Equipamiento integral del modelo FLOWMATIC 02:
- Horquillas redondas de para el enganche de asas del súper saco: permiten el deslizamiento fácil de las asas.
- Horquillas en "U" para el enganche de las asas del súper saco: permiten la desinstalación directamente por las asas del súper saco, con la ayuda de una carretilla eléctrica (sin la utilización de palets (tarimas).
- Estructura de soporte: esta es adaptable manualmente en altura para adaptarse a todos los tamaños de súper sacos.
- Anchura ajustable : la distancia entre las horquillas de enganche es ajustable para optimizar la operación de llenado, a su vez, aporta una mayor estabilidad del contenedor flexible sobre su base de apoyo.
- Sello inflable: asegura la conexión hermética entre el ducto de llenado y el súper saco durante el llenado.
- Ducto de llenado: el cabezal de llenado esta diseñado con doble envoltura para equilibrar volúmenes. El aire administrado es evacuado por la línea de desgasificación que puede conectarse a la red de eliminación de polvo.
- Cilindro de tensión: el cilindro neumático está instalado en la plataforma de las horquillas de suspensión. Permite que el sistema de enganche de las asas del súper saco se ajuste a una altura ergonómica, para ajustarse a las diferentes tamaños del súper saco y para darle una forma óptima gracias a la tensión permanente durante toda la fase dellenado. El súper saco se llena perfectamente y se puede manejar de forma segura, sin riesgo de vuelco.
Case studies
Las aplicaciones con este equipo
Línea de premezcla
Polvos procesados: salvado de trigo y lima con una densidad aparente de 0,4 a 1 kg / m³ - Línea de premezcla - Empresa de ingeniería de Estonia especializada en el diseño de proyectos industriales...Agroalimentaria
-
Línea de envasado de semillas
Producto procesado: granos de maíz - Línea de envasado de semillas - Instalación de llenado de granos de maíz en súper sacos. La estación de llenado de súper sacos se suministra a través de una...Química
-
Medios de contraste farmacéuticos
Polvo tratado: ingredientes farmacéutico activo - Medios de contraste farmacéuticos - El cliente es una fábrica farmacéutica que hace productos inyectables para el sector médico. Objetivos: diseñar...Química fina
-
Carga de tambores y súper sacos
Polvo procesado: polvo de cromo - Carga de bidones y súper sacos - El objetivo es tamizar y envasar en súper sacos o bidones de polvo de cromo con un sistema de dosificación integrado.Química
-
Línea de tratamiento de refiom
Productos tratados: cenizas, cenizas incandescentes - Línea de tratamiento Refiom - Llenado de súper sacos en una central térmica en una planta de incineración de residuos domésticos.Energía
-
Traslado y embolsado de piezas de plástico
Productos tratados: tapones para uso médico - Transferencia y embolsado de piezas de plástico - El cliente es un fabricante de tapones de agujas para la industria farmacéutica.Química fina
-
Trituración y envasado de productos acabados
Productos transformados: insectos desecados - Molienda y envasado de productos acabados - Taller de transformación y envasado de productos destinados al sector de la alimentación animal.Agroalimentaria
-
Reacondicionamiento en bidones y big bags pequeños
Reacondicionamiento en bidones y big bags pequeños - Instalación completa llave en mano que permite reacondicionar la dextrosa de los big bags en bidones de plástico o big bags pequeños de 90 kg.Química fina
-
Descarga y llenado de big bags de dióxido de manganeso
Polvo procesado: óxido de litio-níquel-potasio - Descarga, llenado de big bags y traslado de material - El objetivo de esta instalación es proteger a los operarios con equipos diseñados para contener...Energía
-
Processo de mistura de ingredientes alimentícios
Polvos procesados: Azúcar granulado, Rebaudiósido M, cacao en polvo y otros ingredientes "menores".- Process de mélange d'ingrédients alimentaires - Le projet d'expansion de la l’installation découle...Agroalimentaria
-
Envasado de big bags de una tonelada para la contención del polvo
Polvo procesado: circonio - Línea de envasado en big bag por debajo del secador - Contención de polvo - Compactador de big bag con transportador de tornillo.Química
-
Optimización de la descarga de sacos de gran tamaño con conexiones BFM® Fitting
Polvos procesados: Excipientes farmacéuticos e ingredientes alimentarios - Optimización de la descarga de sacos de gran tamaño con conexiones BFM® Fitting - Solución de descarga de sacos de gran...Agroalimentaria
