Estación automática de llenado de bidones y cubos PalDrum®03 - Tecnología de dosificación de doble tornillo
La estación de llenado de bidones y cubos PalDrum®03 garantiza un alto rendimiento y una gran precisión gracias a la tecnología de dosificación de doble tornillo. La unidad de dosificación de doble tornillo D14 de Palamatic Process garantiza un caudal elevado y constante y una gran precisión gracias al mini tornillo de dosificación.
Cada tornillo dosificador es accionado por un motor independiente que permite el control individual y el servocontrol.
Para garantizar una dosificación homogénea y la máxima precisión, el tornillo se alimenta mediante un alimentador rotativo motorizado.
PalDrum® 03 - Línea de llenado automático:
Para los procesos de producción que requieren una alta tasa de llenado, la estación de llenado PalDrum® 03 ofrece todas las configuraciones necesarias, a saber
- Transporte automático de tambores
- Aspiración mediante campana extractora
- Pesaje automático
- Retirada de las tapas (para el envasado en cubos)
- Aplicación de etiquetas
Higiene
Para garantizar un embalaje limpio de los bidones y cubos, la estación de embalaje PalDrum®03 ofrece tres configuraciones de conexión:
- Junta de hinchamiento: la junta de hinchamiento garantiza una conexión hermética de la bolsa del tambor. El tubo de conexión está equipado con una doble camisa para permitir el equilibrio del volumen y la eliminación del polvo durante la desconexión.
- Placa de contención: la placa de conexión se acciona mediante un cilindro neumático y se coloca en la parte superior del bidón o cubo para garantizar una conexión estanca durante la fase de llenado.
- Campana de aspiración: para las versiones que requieren una tasa de llenado muy elevada, la estación de envasado PalDrum®03 puede suministrarse con una campana de aspiración superior que garantiza la eliminación continua del polvo de la estación de envasado. Esta tecnología no requiere la presencia de un operario en la estación de llenado y, por tanto, permite un funcionamiento automático.
PalDrum®03-J-C-Brut
PalDrum®03-P-C-Brut
PalDrum®03-J-C-Net
PalDrum®03-P-C-Net
Las diferentes configuraciones posibles del modelo PalDrum®03:
| Ref. | Posibles equipos | Funciones | Ventajas | |
|---|---|---|---|---|
| Opción 1 | J | Junta hinchable | Conexión estanca del saco/tambor | Máxima contención |
| CI |
Campana Industrial |
Recogida de polvo | Posicionamiento automático de tambores y cubos | |
| P | Placa de conexión | Conexión rápida del saco/tambor | Configuración rápida y ergonómica y tambores multiformato | |
| Opción 2 | Neto | Pesaje neto | Garantizar la dosificación del producto a envasar | Ritmo acelerado (dosificación en tiempo enmascarado) / puede requerir doble control de pesaje |
| Bruto | Pesaje bruto | Pesaje de todo el contenedor y su contenido | Pesaje comercial, trazabilidad | |
| Transportadora | C | Cinta de evacuación | Sujeción y evacuación del bidón durante el envasado | Ergonomía, mayor velocidad |
Nuestra máquina de llenado PalDrum®03 puede configurarse modulando los posibles equipos básicos: opción 1 + opción 2.
Ejemplo de posible referencia: PalDrum®03-J-C-Bruto
Descripción de las opciones:
Opción 1: 2 modos de pesaje:
Como en todas las estaciones PalDrum®, la tecnología de pesaje puede seleccionarse en función de su rendimiento:
- Pesaje bruto: para pesar los bidones durante el llenado (certificación de pesaje comercial IPFA)
- Pesaje neto: para pesar sus productos antes y comprobar el peso después del envasado en un transportador secundario (certificación de pesaje comercial IPFA)
Rendimiento de la línea:
La estación de envasado PalDrum®03 ofrece velocidades de llenado de más de 200 cubos/minuto para envases de 5 litros. La modularidad ejemplar de la envasadora ofrece soluciones a medida para sus aplicaciones particulares.
Puntos fuertes del equipo
- Llenado hermético
- Cadena de llenado adaptada a tu producción
- Sistema de dosificación: 4 puntos de peso implantados en la base del transportador para un llenado autónomo y preciso.
- Transportador de acumulación y evacuación para crear el stock de amortiguación y garantizar el desplazamiento de los tambores.
Media
Nuestro equipo en fotos

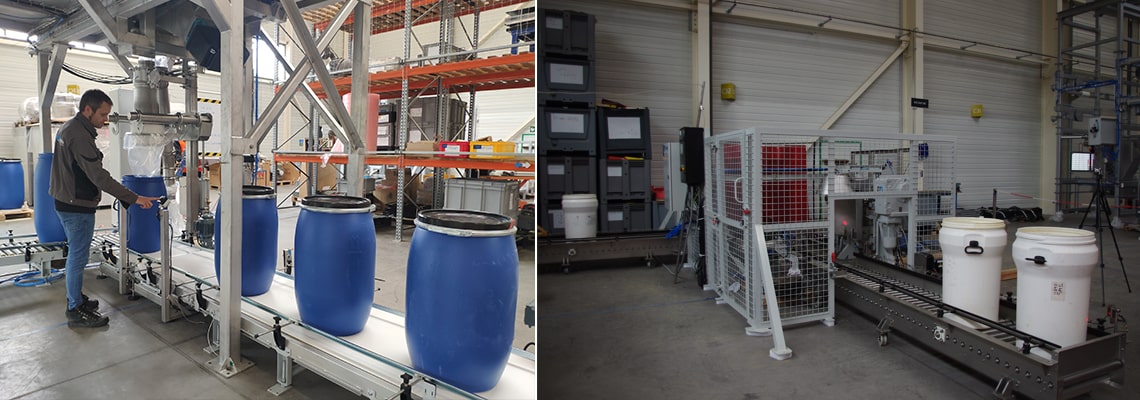

Estación de llenado de bidones con vaciado de big bags
Línea completa de vaciado de big bags para el llenado automático y rápido de bidones mediante un manguito de conexión BFM.
Estación de llenado de bidones
Llenado de cubos desde un contenedor mediante una unidad de dosificación de tornillo.
Automatización de la línea
Pantalla de control en la estación de llenado de bidones.
Cabezal de llenado de cubos
Dosificador de tornillo para alimentar una máquina de llenado de bidones.
Llenado de bidones en la cinta de entrada
Los bidones o barriles llenos van al transportador de acumulación y evacuación para crear el stock de reserva y asegurar el desplazamiento de los bidones para la colocación de los flejes.
Instalación de la bolsa interior para el llenado de bidones
Colocación de la bolsa interior por parte del operario de producción para preparar el ciclo de llenado del bidón.
Estación de envasado
Unidad de llenado automático de cubos.
Llenado de tambores en palets
Posibilidad de evacuar los tambores en paletas.
Features
Las características técnicas
| Cadena | 6.5 toneladas/h |
|---|---|
| Capacidad | 25 kg/balde |
| Material de fabricación | Acero barnizado, inox 304L, inox 316L |
| Potencia instalada | 7.5 kW |
| Consumo de aire comprimido | 0.2 Nm³/h |
| Eliminación de polvo | 300 m³/h |
Características técnicas:
- Transportador industrial motorizado
- Colocación automática del barril en la estación de embalaje
- Sellado y dosificación automática hacia el área de paletización.
Case studies
Las aplicaciones con este equipo
Llenado de agentes químicos
Polvo tratado: derivado de hidrato de hidrazina. Tambores con agentes químicos. El cliente es líder mundial en química para la fabricación de materiales.Química
-
Producción de frutos secos y semillas
Polvo procesado: frutos secos y semillas - Mezcla y envasado - Nuestro cliente quería implementar una nueva línea de producción en su fábrica para apoyar su crecimiento.Agroalimentaria
-
Reacondicionamiento en bidones y big bags pequeños
Reacondicionamiento en bidones y big bags pequeños - Instalación completa llave en mano que permite reacondicionar la dextrosa de los big bags en bidones de plástico o big bags pequeños de 90 kg.Química fina
-
Línea de llenado de cubos
Polvo procesado: grafito. Línea de llenado de cubos. Proceso de producción para mezclar polvo de grafito con resinas para alimentar el proceso de extrusión.Química
