Dosificador de tornillo | Palamatic Process

Description

Sistema de dosificación por control de peso o volumétrico - Alta precisión

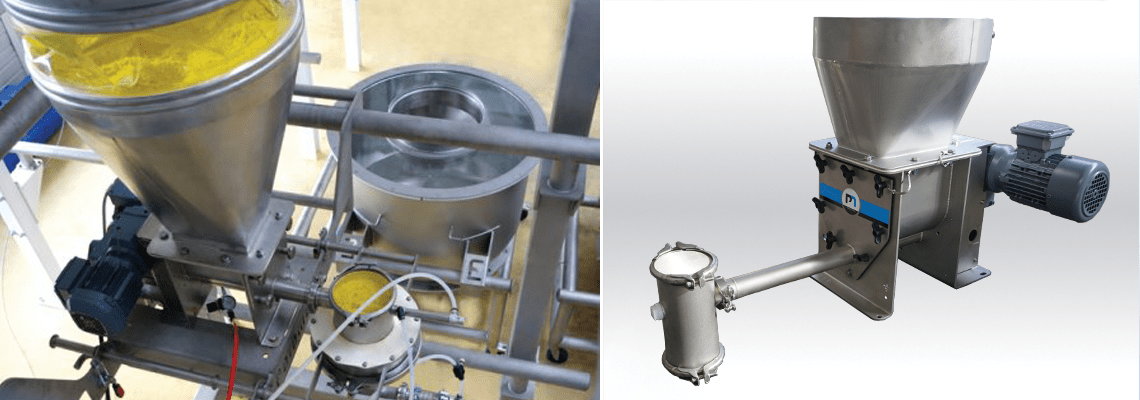

Los dosificadores de tornillo aseguran un flujo uniforme, progresivo y controlado de polvos almacenados en una tolva. Los sensores de peso permite una dosificación de polvo más precisa y un mejor control del proceso de transformación. El tornillo de dosificación proporciona dosificación volumétrica o dosificación ponderal de acuerdo con tus necesidades.

4 modelos estándar D10, D11, D12 y D13 para un flujo de 24 a 6 458 litros/h.

Línea de dosificadores de tornillo:

Los dosificadores de tornillo PALAMATIC PROCESS permiten la dosificación industrial de alta presición de todo tipo de polvos con toda seguridad. El equipo está dispinible en dosificación volumétrica y ponderal.

4 modelos de dosificadores de tornillo:

Modelos	D10	D11	D12	D13
Flujo teórico max. en l./h.	24 à 142	89 à 523	261 à 1 438	1 174 à 6 458

El alimentador de tornillo Palamatic Process puede configurarse en la unidad de dosificación manual para microingredientes prepesados.

Los dosificadores de tornillo PALAMATIC PROCESS permiten la dosificación industrial de alta presición de todo tipo de polvos con toda seguridad.

Puntos fuertes del equipo

- Regularidad de flujos

- Transportador integrado

- Respeto por los productos

- Apto para todos los productos

- Fácil limpieza

- Montaje simple

- Número mínimo de componentes con facilidad y rapidez de mantenimiento

Media

Nuestro equipo en fotos

Caudalímetro en el alimentador de tornillo

Caudalímetro en el dosificador de tornillo

Dispositivo de dosificación con tubo de dosificación extendido.

Dispositivo de llenado modelo D12 con caudalímetro

Relleno D12 con aire soplado en el rodamiento

Dispositivo de llenado con caudalímetro en la industria nuclear.

Alimentador de tornillo con presurización de rodamientos

Alimentador de tornillo bajo la tolva de pesaje.

Unidad de dosificación D12 con caudalímetro

Llenadora D12 equipada con un caudalímetro

Relleno de tornillo en el patín de vaciado de bidones.

Features

Las características técnicas

Nuestros dosificadores de tornillos están disponibles en 4 versiones:

D10: hasta 142 litros/h.
D11: hasta 523 litros/h.
D12: hasta 1 438 litros/h.
D13: hasta 6 458 litros/h.

				Flujo teórico
	Herramienta de dosificado	Tasa horaria	Conexión de reactor	Velocidad fija de flujo	Flujo variable de velocidad (variador de frecuencia)
	Tipo	dm³/h	1/...	dm³/h	dm³/h min.
D11	1 - 4 - D	0.7	10	98	14	70
			15 (std)	65	9	48
			28	35	7	25
			40	24	3.5	17
	3	0.6	10	82	12	60
			15 (std)	56	8	40
			28	29	4.3	21
			40	20	2.6	15
	5	0.64	10	90	13	64
			15 (std)	60	8	43
			28	32	4.5	23
			40	22	3	16
	7	0.95	10	133	18	95
			15 (std)	88	12	64
			28	47	6.5	34
			40	33	4.7	23
D12	1 - 2 - B	0.7	10	798	108	570
			15 (std)	530	74	382
			28	399	57	285
			40	285	40	205
				199	28	143
	3	0.6	10	616	84	440
			15 (std)	410	57	295
			28	308	44	220
			40	220	31	158
				154	21	111
	4 - 5 - D - E	0.64	10	1036	140	740
			15 (std)	688	96	496
			28	518	74	370
			40	370	51	266
				259	37	185
D13	1 - 2 - B	5.7	10	3640	494	2600
			15 (std)	2418	338	1742
			28	1820	260	1300
			40	1300	181	936
				910	130	650
	3	4.4	10	1904	258	1360
			15 (std)	1265	177	911
			28	952	136	680
			40	680	95	489
				476	68	340
	4 - 5 - D - E	8.4	10	4158	564	2970
			15 (std)	2762	386	1990
			28	2079	297	1485
			40	1485	208	1070
				1039	149	742

Vista del dosificador desamblado:

dosificador industrial Palamatic Process

Cuerpo
Herramienta de mezcla que asegura la caída del producto
Tubo de salida
Tornillo de dosificación
Anillos de sellado
Placas de soporte para fijación del motor

Ejemplos de implantación:

Transferencia neumática aspirada, vaciadora manual de sacos y llenado de cubos.

dosificación industria Palamatic Process

Características técnicas de los Microdosificadores MD

Hay tres versiones disponibles :

MD01: hasta 9 dm³/h.
MD02: hasta 88 dm³/h.
MD03: hasta 780 dm³/h.

	Herramienta de dosificado	Tasa horaria	Conexión de reactor	Velocidad fija de flujo	Flujo variable de velocidad (variador de frecuencia)
	Tipo	dm³/h	1/...	dm³/h	dm³/h min.
MD 01	5	0.1	15	9	--	--
MD 01	5	0.1	40 (std)	3	--	--
MD 02	1 - 4	0.7	15	65	9	48
	1 - 4	0.7	40 (std)	24	4	18
	3	0.6	15	56	8	40
	3	0.6	40 (std)	20	3	14
	5	0.64	15	59	8	42
	5	0.64	40 (std)	22	3	16
	7	0.95	15	88	12	62
		0.95	40 (std)	33	5	24
MD 03	1 - 2	5.7	15	530	74	382
	1 - 2	5.7	40 (std)	199	28	143
	3	4.4	15	410	57	295
	3	4.4	40 (std)	154	21	111
	4 - 5	8.4	15	782	120	615
	4 - 5	8.4	40 (std)	294	41	212

Dimensiones:

microdosificador industrial Palamatic Process

MD	A	B	C	D	E	F	G	H	ØT	ØU	ØV	ØW	X	Kg
01	155	134	150	/	211	32.5	/	54	80	15	/	/	77.0	8
02	302	250	215	642	312	62.5	327.5	100	160	42	70	60	107.5	19
03	470	415	390	920	390	144.5	465.5	135	300	76	130	120	201.0	85

Descargar el cuestionario técnico

Drawings

Planos disponibles

Plano de dosificador de tornillo - D10

Descarga el planPlan_Doseur_D10_2.pdf1.29 MB
Plano de dosificador de tornillo - D11

Descarga el planPlan_Doseur_D11.pdf1.18 MB
Plano de dosificador de tornillo - D12

Descarga el planPlan_Doseur_D12.pdf1.2 MB
Plano de dosificador de tornillo - D13

Descarga el planPlan_Doseur_D13.pdf1.15 MB
