Caja de masaje de súper sacos - Preparación de súper sacos para desembalar

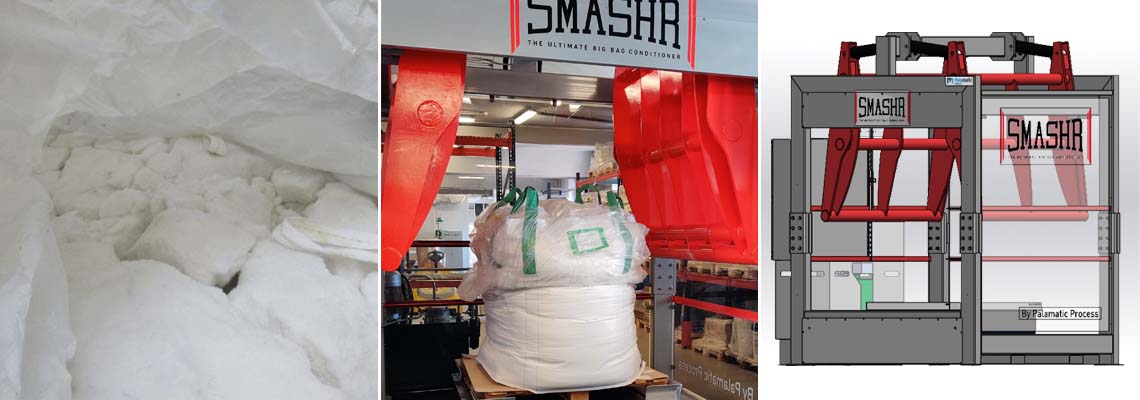

La caja de masaje de súper sacos SmashR® Eco descompacta los súper sacos rompiendo su volumen.
La trituradora de súper sacos SmashR® Eco está equipada con dos compuertas hidráulicas articuladas y un sistema de control de la altura del súper saco, lo que permite triturar los productos de forma eficaz sin dañar el súper saco.
Adecuada para su uso en una gran variedad de industrias, esta solución proporciona una descompactación eficaz y rentable.
Secuencia de un ciclo "estándar
- El operador carga del súper saco.
- El operador inicia el ciclo de masaje.
- Las hojas ejercen 4 presiones ascendentes sobre el súper saco.
- Una vez finalizado el ciclo, un mensaje informativo indica que el operario puede recuperar el súper saco.
El número de golpes y vueltas de la camilla es regulable.
Duración de un ciclo "estándar": 5 min.
Rendimiento: aprox. 12 súper sacos/h.
Fuerza hidráulica: 16 t / 156 kN
Finalidad: triturar súper sacos
Puntos fuertes del equipo
- Permite descompactar rápidamente súper sacos a bajo coste
- Rompe los bloques de polvo, lo que facilita el vaciado completo de los súper sacos
- Garantiza una operación limpia: el polvo se descompacta directamente en el súper saco
- Utiliza aletas pivotantes para llegar al núcleo del producto sin dañar el súper saco
- Se adapta a los volúmenes de los súper sacos y a la dureza del polvo
Media
Nuestro equipo en video
Big bag conditioner SmashR
Descompactador de súper sacos para facilitar el vaciado de su producto.
Ecran de contrôle SmashR®
Décompacteur big bags SmashR
SmashR décompacteur big bags
Bulk bag massager
Nuestro equipo en fotos
Compactador de súper sacos
El descompactador de súper sacos o FIBC es la solución ideal para romper la masa de sus productos.
Desembale facilmente los súper sacos
SmashR® facilita el flujo de su producto y permite un fácil vaciado de sus súper sacos.
Control remoto SmashR®
La máquina SmashR® se controla a distancia mediante un PLC específico.
Descompactación de súper sacos a granel
SmashR®, "the ultimate big bag conditioner" descompacta sus súper sacos a lo largo de su proceso de producción gracias a su sistema de masaje hidrual.
Súper saco descompactación SmashR®
Descompactación de súper sacos con los cilindros hidráulicos de la jaula de masaje SmashR®.
Súper sacos caja de masage SmashR®
La jaula de masaje del súper saco optimiza el vaciado para sus operarios de producción.
Jaula de masaje súper sacos
La jaula de masaje súper sacos mejora el flujo de polvo.
Crushing súper saco
Recinto de masaje para súper sacos ; los brazos se accionan mediante cilindros hidráulicos.
Vaciado optimizado de súper sacos
El sistema de masaje facilita el flujo de polvos a granel.
Ayuda para vaciar súper sacos
Los brazos rompen los grumos de polvo para facilitar el vaciado del súper saco.
Sistema hidráulico para masajear súper sacos
Sistema de masaje hidráulico para optimizar el flujo de polvo.
Panel de control con pantalla táctil
El operador selecciona el modo de funcionamiento deseado entre una serie de modos preestablecidos. Cada modo se puede configurar.
Jaula de masaje para súper sacos
Las escotillas masajean el súper saco para destruir los terrones.
Desempaquetador de súper sacos
La estación de masaje consta de 2 pares de cilindros hidráulicos, que permiten el masaje simultáneo a través de las aletas situadas en 2 lados opuestos del súper saco.
Trituradora de súper sacos
El súper saco se masajea mediante empujadores hidráulicos, que disgregan la masa del súper saco cuando está "en bloque" para facilitar su vaciado.
Estación de masaje súper saco
Para preparar el producto antes de desembalarlo.
Features
Las características técnicas
| Producción |
8 súper sacos/h. |
|---|---|
| Fuerza | 16t./156 kN |
| Dimensiones exteriores de la jaula | 3 000 x 2 100 x 3 300 mm |
| Carga máxima de la mesa elevadora | 1 500 kg |
| Dimensiones de la plataforma | 1 700 x 1 000 mm |
| Altura máxima del súper saco* | 1 600 mm |
| Tiempo de subida | aprox; 25 sec. |
| Tiempo de descenso | aprox. 10 seg. bajo carga |
*Si la altura del súper saco es superior a 1.600 mm, el modelo adecuado es el SmashR® Fly.
Procedimiento :
1. El operario introduce el súper saco con la carretilla elevadora por la puerta de acceso y lo coloca en la plataforma giratoria de la mesa elevadora.
2. El operador selecciona el modo de funcionamiento deseado entre varios modos preestablecidos.
Cada modo puede configurarse para tener en cuenta :
- la altura del súper saco
- El número de ciclos de masaje
- El número de veces que se sube y se baja la camilla.
- Una vez seleccionado el modo de funcionamiento, el operador inicia el ciclo desde la consola de control.
3. El ciclo de masaje se inicia.
4. Un mensaje de alerta informa al operador de que el ciclo ha finalizado y de que puede retirar el súper saco.
Options
Opciones disponibles
-
Cable de control remoto
Ventajas :
- Control de la estación desde la carretilla elevadora
- Robustez
Descripción :
El cable de control remoto es un dispositivo que permite activar los ciclos de SmashR® a distancia tirando de un cable.
Esta característica proporciona un método de control, garantizando un uso seguro y eficaz del SmashR®. Además, el operario no tiene que bajarse de la carretilla, lo que facilita su trabajo y aumenta el rendimiento. -
Mando a distancia por radio
Ventajas :
- Control de la estación desde la carretilla elevadora
- Ergonomía mejorada
Descripción:
Esta opción permite al operario controlar el SmashR® a distancia. Permite poner en marcha el SmashR® sin estar al lado de la máquina. Al igual que el cable de control, el operario no necesita bajarse de la carretilla elevadora, por lo que facilita su trabajo y aumenta el rendimiento.
-
Bomba de alta velocidad:
Ventaja :
- Mayor rendimiento
Descripción :
Esta opción consiste en equipar el SmashR con una bomba hidráulica de alta velocidad, que acelera los ciclos de recorte de súper sacos.
Durante la fase de aproximación, las hojas se mueven a alta velocidad pero con baja presión.
Para el masaje, una bomba más lenta y de alta presión rompe los terrones en profundidad.
Con una bomba de alta velocidad, la SmashR® puede procesar súper saco más rápidamente. - Mayor rendimiento
-
Sistema de trazabilidad integrado
Ventajas :
- Trazabilidad del ciclo completo
- Opción: impresión en súper saco o impresora de etiquetas
Descripción :
El sistema de trazabilidad integrado permite al SmashR® generar informes detallados sobre las operaciones realizadas, incluyendo datos como la duración de los ciclos, la fuerza aplicada, los tiempos de inactividad, etc. Estos informes proporcionan una trazabilidad completa del proceso de desembalaje de súper sacos, lo que puede resultar esencial para el control de la calidad, el cumplimiento de la normativa y la mejora continua del proceso. Los datos se almacenan en un servidor o en una memoria USB.
Opción complementaria: la incorporación de una impresora para etiquetar sus súper sacos. -
Sistema EasyClean
Ventaja :
- Limpieza fácil
Descripción :
Incorporación de pies de acero inoxidable para elevar la estación. Esto permite acceder a la parte inferior de la estación para facilitar la limpieza. La caja eléctrica también se baja para facilitar el manejo. Limitación del número de superficies planas de la estación para permitir la limpieza con agua de la parte inferior de la estación.
Para facilitar la limpieza de las zonas de máquinas en la zona de producción:
Se han añadido pies de acero inoxidable para facilitar el acceso bajo la estación.
También se ha bajado la caja eléctrica para facilitar el funcionamiento.
Limitación del número de superficies planas en la estación para permitir que la parte inferior de la estación se limpie con agua. - Limpieza fácil
-
Escaneado 3D del súper saco
Ventajas :
- Permite una amplia gama de tamaños de súper saco
- Mayor seguridad para evitar daños en los súper sacos
Descripción :
El sistema de telémetro integrado analiza automáticamente el tamaño y la forma del súper saco antes de iniciar el ciclo de desmenuzamiento. A partir de estos datos, el SmashR® ajusta automáticamente sus parámetros para garantizar una descompactación óptima. Este sistema es muy útil para :- Súper sacos de gran valor
- Súper sacos con formas inusuales
- Productos muy frágiles
- Productos tóxicos
- Súper sacos que varían regularmente de tamaño
Cuando se inicia un ciclo con la estación clásica, el posicionamiento y los ajustes dependen del operario. En este caso, el sistema se encarga de los distintos ajustes.
-
ATEX
Ventajas :
- Trabajo en zonas explosivas
- Mayor seguridad
Descripción :
El SmashR® ATEX es una solución especialmente diseñada para entornos en los que la seguridad es primordial, especialmente en zonas con riesgo de explosión.
Ofrece una serie de características que garantizan el cumplimiento de las normas ATEX, entre las que se incluyen :Entorno aislado: cada elemento de riesgo está aislado. Esto significa que no existen riesgos en el interior del SmashR®.
Mesa elevadora ATEX: la mesa elevadora del SmashR también está diseñada conforme a las normas ATEX, lo que garantiza la seguridad cuando se aplastan súper sacos que contienen polvos inflamables.
Puesta a tierra del súper saco durante el masaje: Un sistema innovador permite al SmashR® poner a tierra el súper sacos, reduciendo el riesgo de electricidad estática en entornos sensibles.
Conforme a las normas de seguridad contra el polvo, es apto para las zonas 22.
-
Puerta de seguridad
Ventajas :
- Seguridad mecánica
- Protección robusta del operario
Descripción :
En todas las SmashR®, encontrará cortinas de luz, pero para optimizar la seguridad del operario, las cortinas de luz se sustituyen por puertas de malla de seguridad con una placa de cierre de seguridad.
Esta puerta está diseñada para impedir el acceso a la zona de trabajo mientras la máquina está en funcionamiento, lo que reduce el riesgo de accidentes. -
Jack rompecorazones en la parte superior de la bolsa grande
Ventaja :
- Rompe terrones en el corazón del súper saco
Descripción :
Esta opción añade cilindros adicionales en la parte superior del SmashR®, proporcionando una presión extra para un desmenuzamiento más eficaz del súper saco.
En este caso :
- El ciclo se inicia con el súper saco sobre la mesa
- Las hojas de la puerta ejercen 4 presiones, de abajo hacia arriba, sobre el súper saco.
- La mesa elevadora desciende
- El cilindro rompecorazones se extiende
- La mesa elevadora sube y presiona el súper saco contra el cilindro del rompecorazones.
- La mesa gira 90° y se repite el ciclo.Esta característica es especialmente útil para materiales muy compactos o difíciles de desmenuzar, mejorando la productividad y la eficacia en el proceso de descarga de súper sacos.
Fuerza de la mesa: 2T / 20 kN
-
Carcasa protectora de la unidad de potencia hidráulica
Ventajas :
- Evita que los operarios accedan al sistema hidráulico
- Protege la unidad de potencia hidráulica de entornos peligrosos
Descripción :
Esta carcasa proporciona protección adicional para la unidad de potencia hidráulica. Impide el acceso de los operarios y protege el grupo de polvo y entornos peligrosos.
Case studies
Las aplicaciones con este equipo
Preparación de big bags para el vaciado
Producto transformado: cemento - Preparación de los big bags para el vaciado - Descompactación de los big bags antes del envío para la entrega.Obras Públicas
-
Manipulación de leche en polvo en líneas de producción
Polvo procesado: leche en polvo Manipulación de la leche en polvo en la línea de producciónAgroalimentaria
-
Líneas de producción automatizadas para la fabricación de baterías
Polvos procesados: litio, cadmio y óxidos Descompactación y vaciado de big bags para la fabricación de bateríasEnergía
