Transportador sinfín (tornillo giratorio)

Description

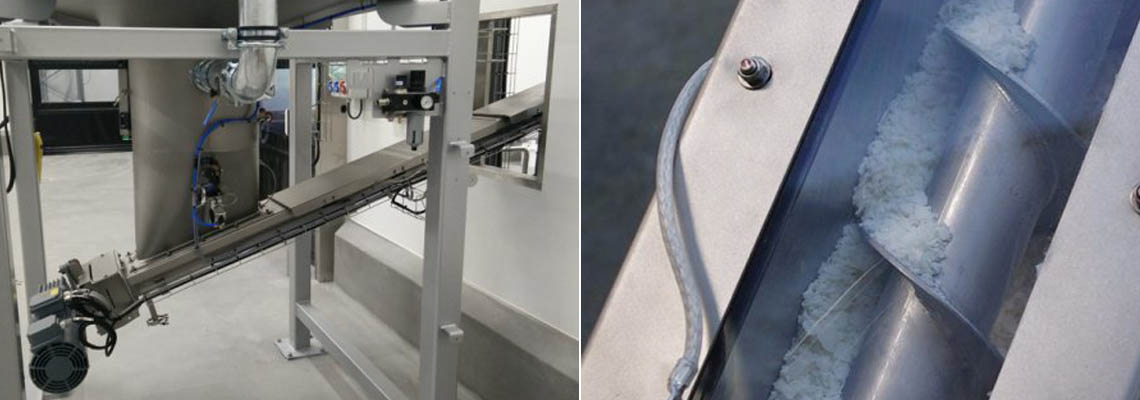

transferencia mecánica con transportador sinfín de productos a granel

Transporte mecánico - Transportador sinfín para el manejo de productos delicados y de alto rendimiento

El transportador sinfín (tornillo giratorio) permite el transporte continuo de productos en polvo y granulados.

El transportador sinfín asegura la manipulación de productos delicados granulados y en polvo. Según la aplicación de entrada salida el transportador puede ser personalizado.
Las ventajas de la anchura del tubo con asa son que permiten obtener flujos importantes (> de 25 toneladas por hora) en función de su diámetro y su motorización. Sus desventajas radican en su retención residual y la necesidad de agregar un nivel intermedio por encima del rango de 6 metros. El tornillo sin asa giratoria permite tasas de flujo más bajas pero tramos mayores con el único inconveniente de la relativa fragilidad del tornillo en sí.

Según las aplicaciones, estos se dividen en 3 categorías:

Ligeros (harina, productos molidos)
Pesados (piensos, cereales, harina)
Súper pesados (cementos, cal, yeso, minerales)

10 modelos de transportadores sinfín:

Tornillo giratorio Ø 100	60% - 80tr/min.	1,35 m³/h.
Tornillo giratorio Ø 120	60% - 80tr/min.	2,54 m³/h.
Tornillo giratorio Ø 150	60% - 80tr/min.	4,97 m³/h.
Tornillo giratorio Ø 200	60% - 80tr/min.	12,76 m³/h.
Tornillo giratorio Ø 250	60% - 80tr/min.	25,81 m³/h.
Tornillo giratorio Ø 300	60% - 80tr/min.	40,50 m³/h.
Tornillo giratorio Ø 350	60% - 80tr/min.	67,19 m³/h.
Tornillo giratorio Ø 400	60% - 80tr/min.	103,08m³/h.
Tornillo giratorio Ø 500	60% - 80tr/min.	207,74m³/h.
Tornillo giratorio Ø 600	60% - 80tr/min.	348,98 m³/h.

Puntos fuertes del equipo

- Tornillo giratorio para alimentar varios puntos de recepción del producto.

- Fondo abierto para vaciar completamente el tornillo

- Diferentes tipos de rotado para permitir la transferencia de materiales variados

- Cubiertas instaladas en el tornillo con cerradura de seguridad para facilitar el acceso al interior del tornillo o la superficie de plexiglás

Features

Las características técnicas

Material de fabricación: acero barnizado, inox 304L
Aspas soldados al tubo central
Boca de entrada/salida Ø114 a Ø660 mm
Inclinación maxima: 40°
Motor: eléctrico 400v. Tri asynchrone
Longitud: 1 à 13 m
Certificación ATEX zona 20/22
Tipo de transmisión: directa, cinturón o cadena
Temperatura de función hasta 60°C (Temperatura superior sobre pedido)
Cadena de hasta 25 toneladas por hora en función del diámetro y la motorización.

Dimensiones en mm:

ØA	100	120	150	200	250	300	350	400	500	600
B	170	170	170	195	220	2620	290	340	390	440
C	175	175	175	225	275	325	375	425	525	625
D	130	130	130	165	195	225	225	285	340	395
E	40	40	40	50	55	60	65	70	75	80
F	60	60	60	60	60	60	60	80	80	80
ØG	25	25	35	35	35	35-45	35-45	45	55-65	55-65-80
H	115	115	125	125	125	125-145	145	145-155	155-165	156-165-180
I	265	265	265	315	365	435	485	540	655	755
L	Sob medida
M			145	185	215	245	275	305	380	465
N			115	135	160	195	235	270	340	420
P			175	225	275	325	375	425	525	625
Q			260	320	375	440	510	575	720	885
R	175	175	375	425	525	525	625	730	830	1040
S	265	265	485	540	655	655	755	900	1000	1250
T	260	260	320	385	440	495	545	595	720	885
U	160	160	185	185	185	185-230	230	230-240	270-270	240-270-310
V	145	145	145	185	215	245	275	305	380	465
Z	115	115	175	200	225	250	270	290	340	420

Descargar el cuestionario técnico
