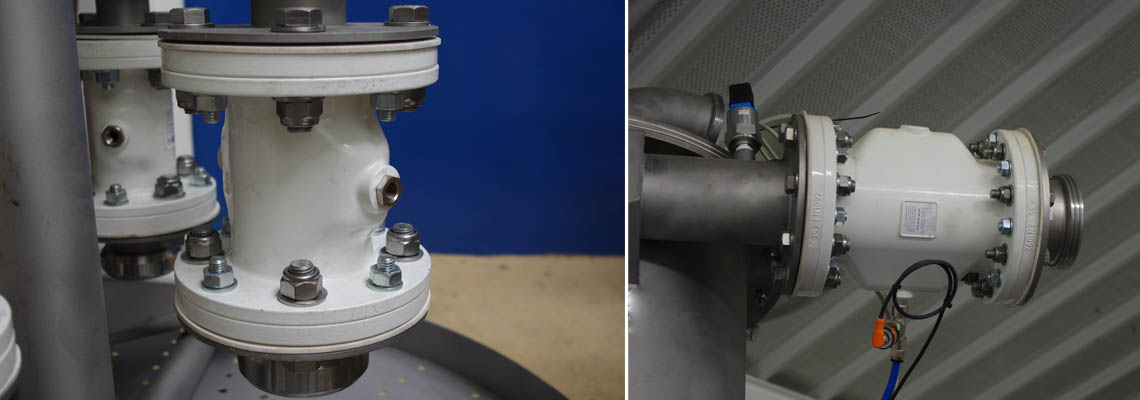

Válvula de pellizco - Válvula de manga - modelo VMP - Para la obstrucción total o la regulación del flujo de los productos en la línea de transporte neumático
12 modelos: de Ø 13 (VM013) al Ø 200 (VM0200)
Fabricación para la industria alimenticia
La función de una válvula de pellizco o tambien llamada válvula de manga, es cortar el caudal en un fluido corrosivo, cargado o pastoso. El sellado está asegurado por la deformación de la manga o tubo elastomérico. Las válvulas de pellizco permiten la interrupción del flujo de producto en instalaciones de transporte neumático. Solución económica, fácil de instalar y que requiere poco mantenimiento, las válvulas de pellizco son ideales para el paso de fluidos como líquido, gas o polvo y para asegurar un sellado hermético cuando el tubo elástico está cerrado.
Nuestras válvulas de pellizco se pueden adaptar a muchas aplicaciones: ácidos, bases (fosfatos, refrescos, amoníaco, etc.), líquidos viscosos o abrasivos, líquidos alimenticios o incluso polvos.
Principales características del producto:
Las válvulas de manga permiten la interceptación del flujo del produto en instalaciones de transporte neumático. Solución económica, fácil de instalar y que requiere poco mantenimiento, las válvulas de pellizco son ideales para el paso de fluidos como líquido, gas o polvo y para asegurar un sellado total cuando está cerrado.
Nuestras válvulas de pellizco se pueden adaptar a muchas aplicaciones: ácidos, bases (fosfatos, refrescos, amoníaco ...), líquidos viscosos o abrasivos, líquidos alimenticios o incluso polvos.
Modo de operación:
En la posición abierta, la sección interna de la válvula es idéntica a la de una tubería. El paso completo es un activo importante para evitar problemas de bloqueo. Al introducir aire comprimido o agua a presión dentro del cuerpo, el tubo o la manga flexible se deforma para cerrar completamente el paso (adecuado para polvos, granos, fibras, mezclas densas y líquidas).
Puntos fuertes del equipo
- Paso integral del producto: sin perdidas
- Instalación compacta
- Remplazo rápido de la manga o el anillos
- Cambio a sección completa sin pérdida de presión
- Ningún contacto del cuerpo de la válvula con el producto
- Cuerpo de la válvula en aleación de aluminio
- Mangas de diferentes materias sintéticas
- Anillo de soporte en aluminio, acero al carbono o acero inoxidable 304L/316L
- Consumo de aire básico
Features
Las características técnicas
- Versiones para la industria alimenticia: VM040 a VM0200
- El cuerpo de la válvula de pellizco está hecho de aleación de aluminio
- Las mangas están hechas de materiales sintéticos con inserciones textiles
- Los puertos de conexión están construidos en aluminio o en acero al carbono endurecido o en acero inoxidable 304L/316L
- Presión máxima de trabajo: 3,5 bars
- Presión máxima inflación: 6,0 bars
- Presión diferencial máxima: 2,5 bars
La válvula de pellizco está montada principalmente en circuitos de transferencia neumática para proporcionar un interruptor automático o manual.
Dimensiones
| Modelos | A | B | C | D | E | F | G | H | J | L | M | N | KG | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diam | No. | |||||||||||||
| VMP 013 | 13 | - | - | - | - | - | - | 1/8" | 42 | - | 18 | 1/2" | 120 | 0.40 |
| VMP 020 | 20 | - | - | - | - | - | - | 1/8" | 50 | - | 20 | 3/4" | 120 | 0.40 |
| VMP 025 | 25 | - | - | - | - | - | - | 1/8" | 56 | - | 22 | 1" | 130 | 0.70 |
| VMP 032 | 32 | - | - | - | - | - | - | 1/8" | 70 | - | 25 | 1 + 1/4" | 165 | 1.10 |
| VMP 040 | 40 | 110 | 150 | M 16 | 4 | 12 | 178 | 1/8" | - | 99 | - | 1 + 1/2" | 202 | 2.20 |
| VMP 050 | 50 | 125 | 65 | M 16 | 4 | 15 | 190 | 1/4" | - | 120 | - | 2" | 214 | 3.40 |
| VMP 065 | 65 | 145 | 185 | M 16 | 4 | 15 | 225 | 1/4" | - | 138 | - | 2 + 1/2" | 230 | 4.00 |
| VMP 080 | 80 | 160 | 200 | M 16 | 4 | 15 | 270 | 1/4" | - | 180 | - | 3" | 294 | 5.40 |
| VMP 100 | 100 | 180 | 220 | M 16 | 4 | 15 | 3101/4" | 1/4" | - | 214 | - | 4" | 334 | 7.60 |
| VMP 125 | 125 | 210 | 250 | M 16 | 4 | 15 | 350 | 1/4" | - | 250 | - | - | - | 10.20 |
| VMP 150 | 150 | 240 | 285 | M 16 | 4 | 18 | 396 | 1/4" | - | 285 | - | - | - | 15.60 |
| VMP 200 | 200 | 295 | 340 | M 16 | 4 | 25 | 460 | 1/4" | - | 374 | - | - | - | 22.80 |
